Préfiltres d’admission d’air

Présentation

Les préfiltres allègent la charge et prolongent la durée de vie d’un filtre à air

Lorsque les conditions sont extrêmes et que de grandes quantités de poussière ou de débris sont attendues, les préfiltres sont un composant essentiel d’un système de filtration. Les préfiltres peuvent retenir les débris, particules de poussière et gouttelettes d’eau de grande taille, réduisant considérablement la quantité de contamination qui atteint le filtre à air, prolongeant ainsi sa durée de vie.

Pourquoi choisir les préfiltres Donaldson ?

Les préfiltres prolongent la durée de vie des filtres à air : beaucoup ont également une double fonction de capuchons de protection contre la pluie
Fabriqué en matériaux durables, y compris du métal ou du plastique résistant aux chocs pour des performances durables
Beaucoup sont conçus pour être installés entièrement à l’extérieur du compartiment moteur, laissant plus d’espace sous le capot pour d’autres composants
Pas de fils ni d’alimentation électrique nécessaire, ils utilisent le débit d’air du moteur pour séparer les contaminants

Solutions personnalisées pour toutes les applications des équipementiers

La technologie de préfiltre Donaldson peut être conçue pour des exigences spécifiques des équipementiers, y compris des conditions de contamination particulièrement difficiles ou uniques. Nos tubes de séparation de particules par inertie peuvent se présenter en configuration à grandes ou petites palettes pour un éventail d’applications et de conditions de poussière.

Dans les environnements très poussiéreux, un grand nombre de palettes peuvent être intégrées dans des espaces relativement limités pour améliorer l’efficacité du séparateur : cela aide également à prévenir une obstruction prématurée dans des environnements contenant des débris lourds, comme les applications agricoles.

Cette technologie de séparation des particules par inertie offre une filtration sans entretien pour les turbines, les moteurs diesel et les applications environnementales, et elle a fait ses preuves sur les véhicules et équipements terrestres confrontés aux environnements de filtration les plus difficiles, tels que les applications militaires en conditions désertiques.

Technologie de séparation des particules par inertie

La technologie de préfiltre de Donaldson peut être configurée de différentes manières pour s’adapter aux exigences spécifiques des équipementiers. Nos tubes de séparation de particules par inertie peuvent se présenter en configuration à grandes ou petites palettes pour répondre aux exigences d’un éventail d’applications et de conditions de poussière. Dans les environnements très poussiéreux, un grand nombre de palettes peuvent être intégrées dans un espace relativement limité pour améliorer l’efficacité du séparateur. Dans les environnements qui présentent de grandes quantités de glumes ou de débris (comme les applications agricoles), une grande palette peut aider à prévenir une obstruction prématurée.

Nos tubes Strata™ légers de préfiltre n’ont aucune pièce mobile susceptible de s’user ou de se casser. Ils sont autonettoyants et ne nécessitent pas d’entretien régulier. Les tubes de préfiltre peuvent être disposés selon différents agencements, en fonction des exigences d’espace et d’efficacité de votre application.

Les tubes Strata™ offrent une faible restriction du débit d’air avec une élimination des contaminants efficace jusqu’à 99 %.

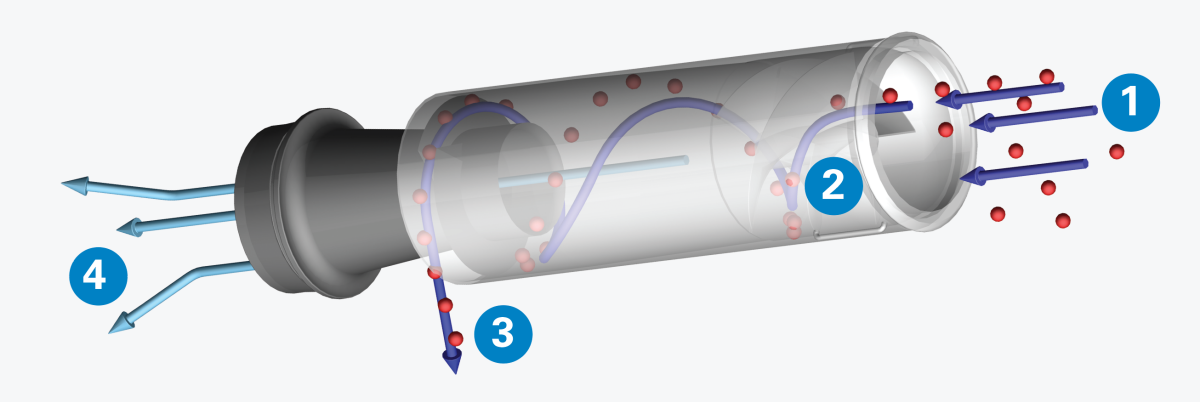

Comment fonctionnent les tubes Strata™ ?

Les palettes fixes font tournoyer l’air entrant
La force centrifuge projette la poussière et la saleté sur les parois extérieures
La poussière et la saleté peuvent être éliminées par gravité ou par débit d’air de récupération pour une plus grande efficacité
L’air propre continue à travers le tube vers le filtre à air primaire ou le moteur

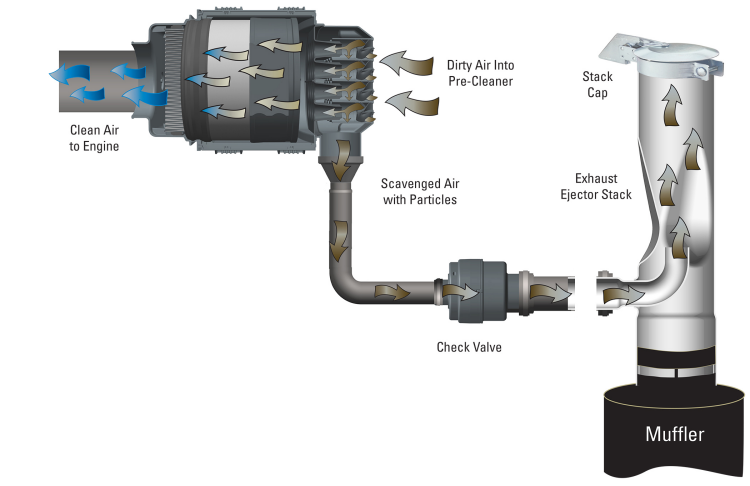

Avantages de la récupération

Les préfiltres peuvent être configurés avec un débit d’air standard ou peuvent être complétés par un système de récupération pour améliorer l’efficacité du préfiltre. La récupération introduit un débit d’air secondaire dans le tube de descente du filtre à air, généralement grâce à un éjecteur ou un silencieux d’éjecteur. Ce flux crée un vide qui aspire le contaminant séparé du préfiltre et l’éjecte via le débit de gaz d’échappement. Les dispositifs de récupération ajoutent plus de composants au système, mais améliorent considérablement l’efficacité du préfiltre et prolonge la durée de vie du filtre. Et ils sont pratiquement autonomes.

Ce flux crée un vide qui aspire le contaminant séparé du préfiltre et l’éjecte via le débit de gaz d’échappement. Les dispositifs de récupération ajoutent plus de composants au système, mais améliorent considérablement l’efficacité du préfiltre et prolonge la durée de vie du filtre. Et ils sont pratiquement autonomes.

Caractéristiques

Types de préfiltres

Certains dispositifs de préfiltre, comme Full-View de Donaldson, récupèrent les contaminants pour que l’opérateur les élimine tandis que d’autres, comme TopSpin et TopSpin HD avec séparateur en ligne, éjectent ou laissent tomber les contaminants et ne nécessitent pratiquement aucun entretien. De nombreux préfiltres peuvent être raccordés à un système de récupération qui achemine les débris vers le système d’échappement. Les préfiltres avec systèmes de récupération, tels que Strata Cap et Donaspin de Donaldson pour les grandes quantités de poussières, nécessitent des composants supplémentaires comme des tuyaux, des clapets antiretour, des colliers et des éjecteurs d’échappement, mais ils offrent en retour une efficacité de séparation de préfiltre encore plus grande.

Préfiltres équipés

Préfiltres à grandes palettes

Les préfiltres configurés avec de grandes palettes peuvent être préférables pour les environnements avec glumes ou débris de grandes tailles, comme de nombreuses applications agricoles.

1. Palette de séparation : géométrie des palettes optimisée pour une séparation maximale des contaminants dans les environnements très poussiéreux.

2. Palette antitourbillon : redresse le débit d’air à la sortie du séparateur pour minimiser les turbulences à l’entrée du filtre à air.

3. Palette à l’entrée pour l’entretien : permet un accès facile pour le nettoyage.

4. Support de montage : supports boulonnés et soudés par friction vibratoire disponibles avec possibilité de positions pivotantes à 360° et axiales réglables.

5. Orifice d’évacuation : sortie pour les contaminants. Fonctionne sans récupération en utilisant une « vanne vac » ou peut être raccordé à un système de récupération pour augmenter l’efficacité.

6. Surface d’étanchéité : joints disponibles pour les applications nécessitant la revendication d’un espace étanche.

7. Options de montage flexibles : configurations supplémentaires possibles avec plusieurs combinaisons de trous et de quincaillerie.

Bouchon Strata™

Le préfiltre à récupération Strata Cap élimine jusqu’à 96 % des contaminants entrants, le taux d’efficacité le plus élevé de tous les préfiltres autonomes Donaldson. Il est conçu pour les environnements hautement poussiéreux les plus exigeants dans le secteur de la construction et l’industrie minière.

Applications

Principalement utilisé pour les véhicules et équipements hors route fonctionnant dans des environnements hautement poussiéreux
Recommandations de montage : À l’extérieur du compartiment moteur sur le dessus du tube de l’orifice d’aspiration du filtre à air

TopSpin™ HD

Les préfiltres TopSpin™ HD tout en métal sont une solution durable pour les conditions difficiles. Le préfiltre TopSpin HD prolonge la durée de vie du filtre à air primaire, améliore l’efficacité du système et prolonge la durée de vie du moteur dans les environnements moyennement à hautement poussiéreux. TopSpin HD est doté d’un système de récupération automatique et a une efficacité de séparation allant jusqu’à 80 %.

Applications

Principalement utilisé pour les véhicules et équipements hors route fonctionnant dans des environnements moyennement à hautement poussiéreux
Recommandations de montage : au-dessus du tube de l’orifice d’aspiration du filtre à air en métal. Ne pas le monter sur un tube d’orifice d’aspiration non métallique

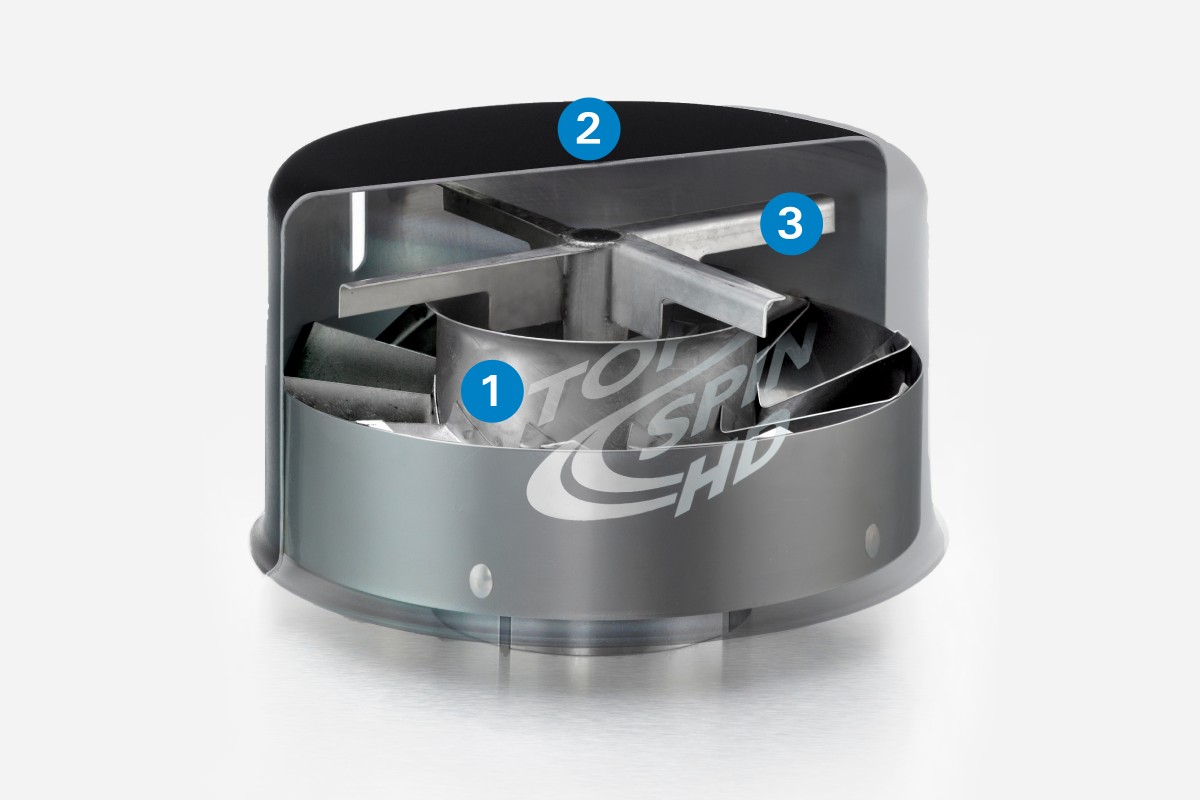

1. Composants intérieurs : tous les composants sont en acier inoxydable massif pour résister à la saleté, à l’eau, à la chaleur et aux débris rencontrés dans les environnements exigeants.

2. Capot : capot en aluminium robuste d’une seule pièce avec grille d’évacuation encastrée protège des débris volants.

3. Roue à palettes : la roue à ailettes monobloc en acier inoxydable est la seule pièce mobile. Des paliers doubles assurent une performance fiable.

Avez-vous des questions sur la manière dont nos technologies peuvent profiter à votre entreprise ?

Nous contacter

Produits

Les filtres à air des séries PowerCore Edge et PowerCore PSD de Donaldson sont équipés de préfiltres intégrés directement dans le boîtier du filtre, ce qui réduit le nombre de composants dans un système global sans compromettre l’efficacité. Si vous disposez d’espace pour votre application, PowerCore Edge ou PSD fait le travail avec moins de pièces à surveiller, entretenir et gérer. Et certains modèles peuvent être utilisés avec des systèmes de récupération.
