Vue d’ensemble

Les systèmes de ventilation à deux étages sont la clé pour répondre à une large gamme de besoins de ventilation des batteries - de l'égalisation de la pression au dégazage rapide, Donaldson propose des solutions de ventilation à deux étages conçues pour répondre aux conditions d'exploitation les plus rigoureuses. Nos évents à double étage sont dotés de membranes exclusives en polytétrafluoroéthylène expansé (ePTFE) hydrophobes et oléophobes Tetratex® pour une performance et une protection accrues.

Donaldson offre une assistance en matière d'ingénierie et de conception de ses solutions intégrées de ventilation pour de multiples applications industrielles, notamment

  • Véhicules électriques à batterie
  • Véhicules électriques hybrides
  • Véhicules lourds
  • Systèmes de stockage d'énergie par batterie
  • Blocs-batteries commerciaux



Caractéristiques

Étapes de la ventilation à deux phases

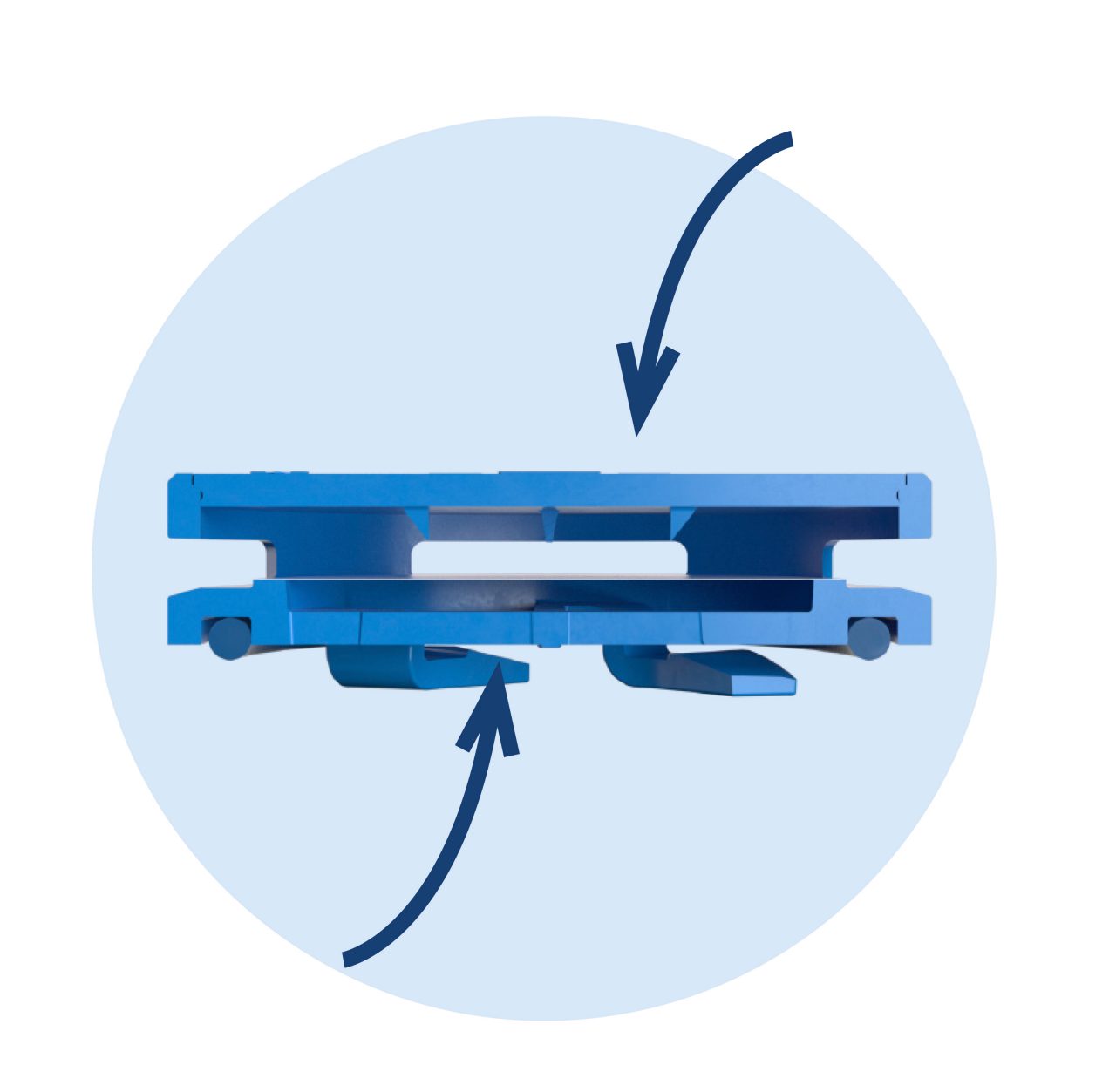

Première phase

La première phase de la ventilation de la batterie à double phase est l’égalisation de la pression. Une membrane ePTFE poreuse permet à l’air et à d’autres gaz d’entrer et de sortir du bloc-batterie. L’égalisation de la pression est nécessaire pendant le fonctionnement normal du véhicule, en raison de changements d’altitude et de température.

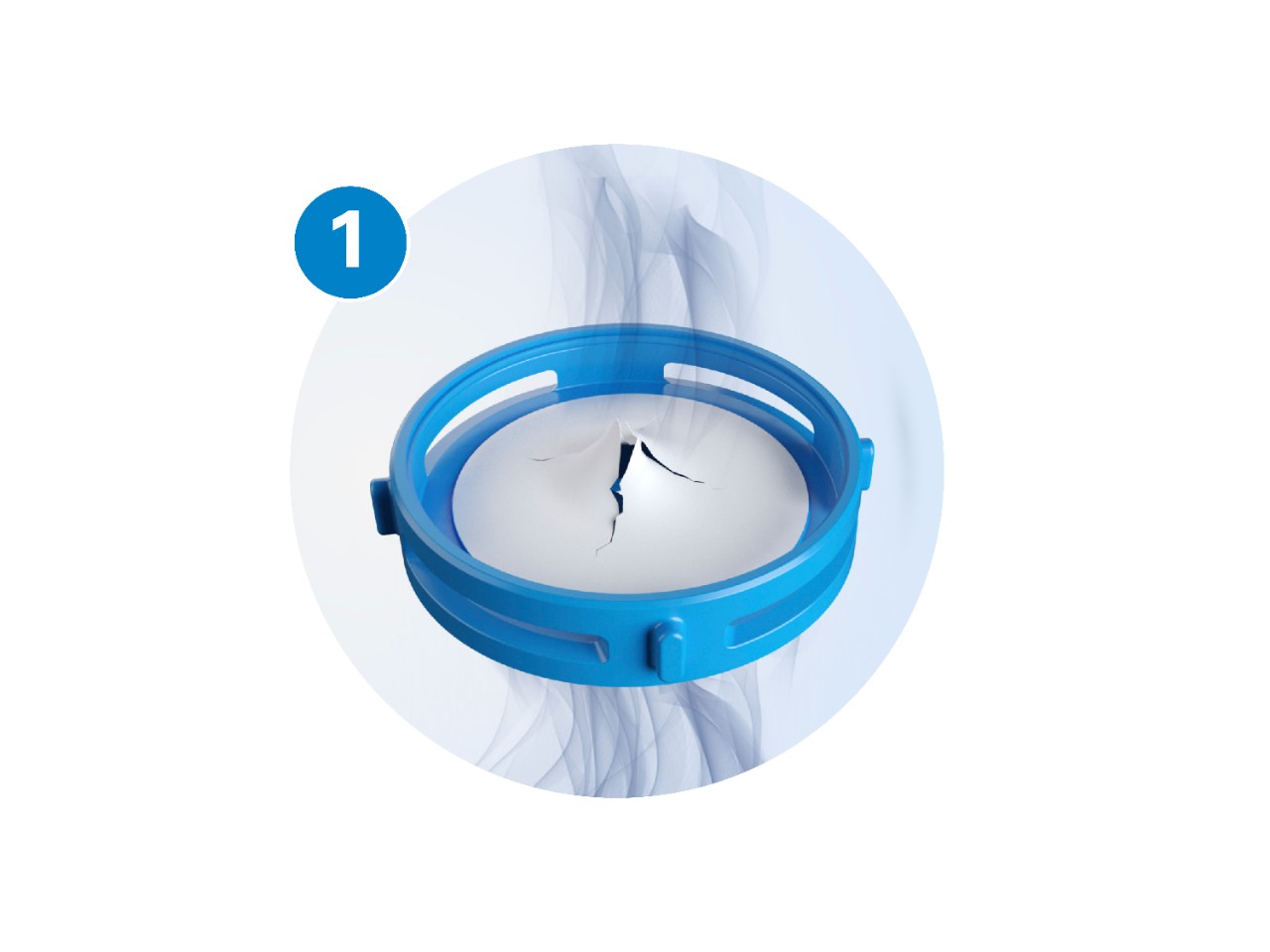

Seconde phase

En cas d'augmentation rapide de la pression et de la chaleur, le deuxième étage aide à maintenir les pressions internes de l'enceinte en permettant aux gaz de s'échapper, soit en faisant éclater la membrane, soit en jetant le capuchon protecteur.

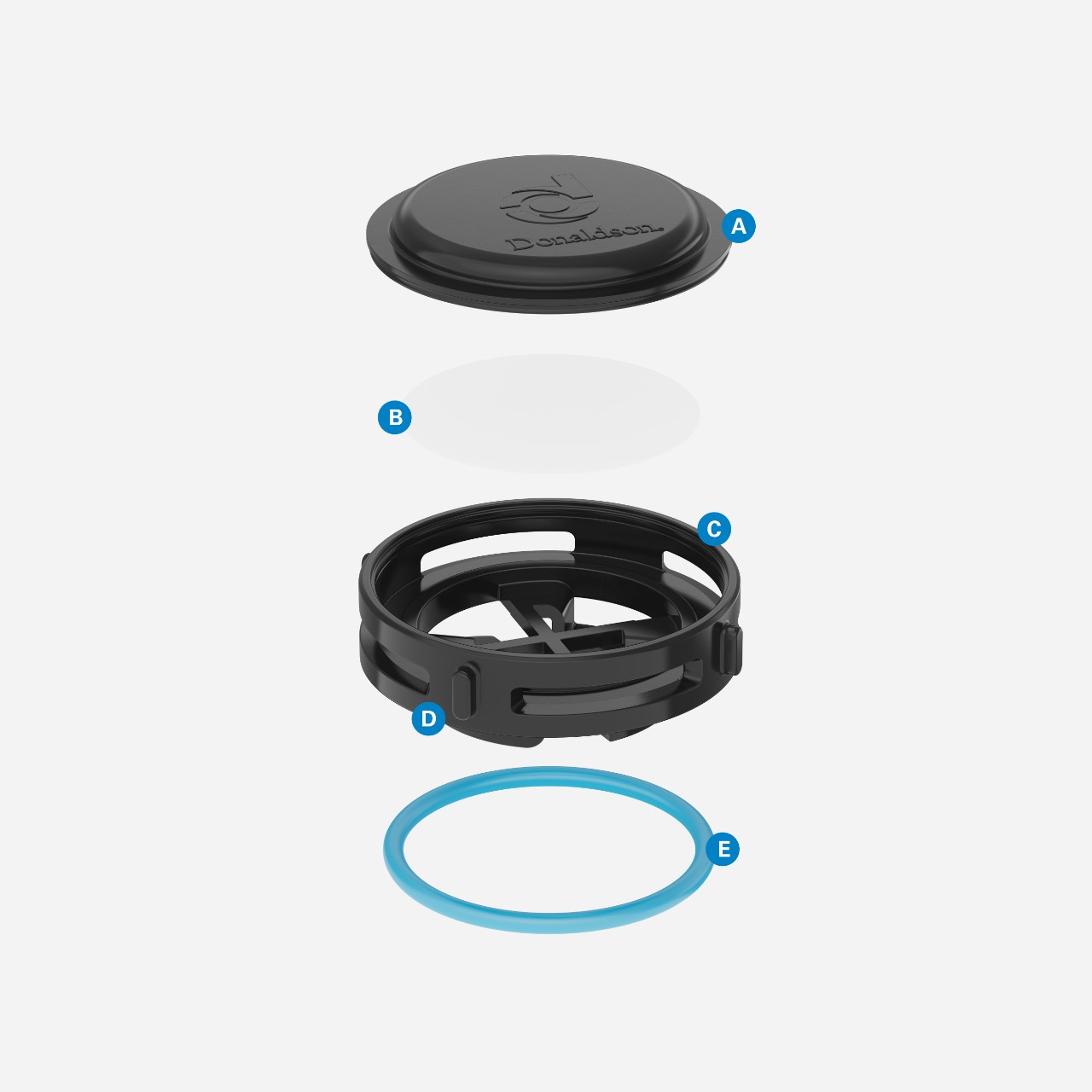

La ventilation à deux étages fonctionne

R. Capuchon de rétention avec goupilles d'éclatement

  • Protège la membrane des embruns
  • Test d'étanchéité à l'eau et à l'air

B. Membrane Tetratex® ePTFE

  • Hydrophobe et oléophobe pour protéger de l'eau, de la saleté et d'autres contaminants
  • Egalisation constante de la pression avec un débit d'air minimum de 17,8 litres/heure @ 10 mbar en fonctionnement normal

C. Corps

  • Protège la membrane des embruns

D. Interface baïonnette quart de tour

  • Fixation facile au boîtier du bloc-batterie
  • Également disponible avec une interface à visser

E. Joint torique

  • étanchéité fiable à la paroi du bloc-batterie

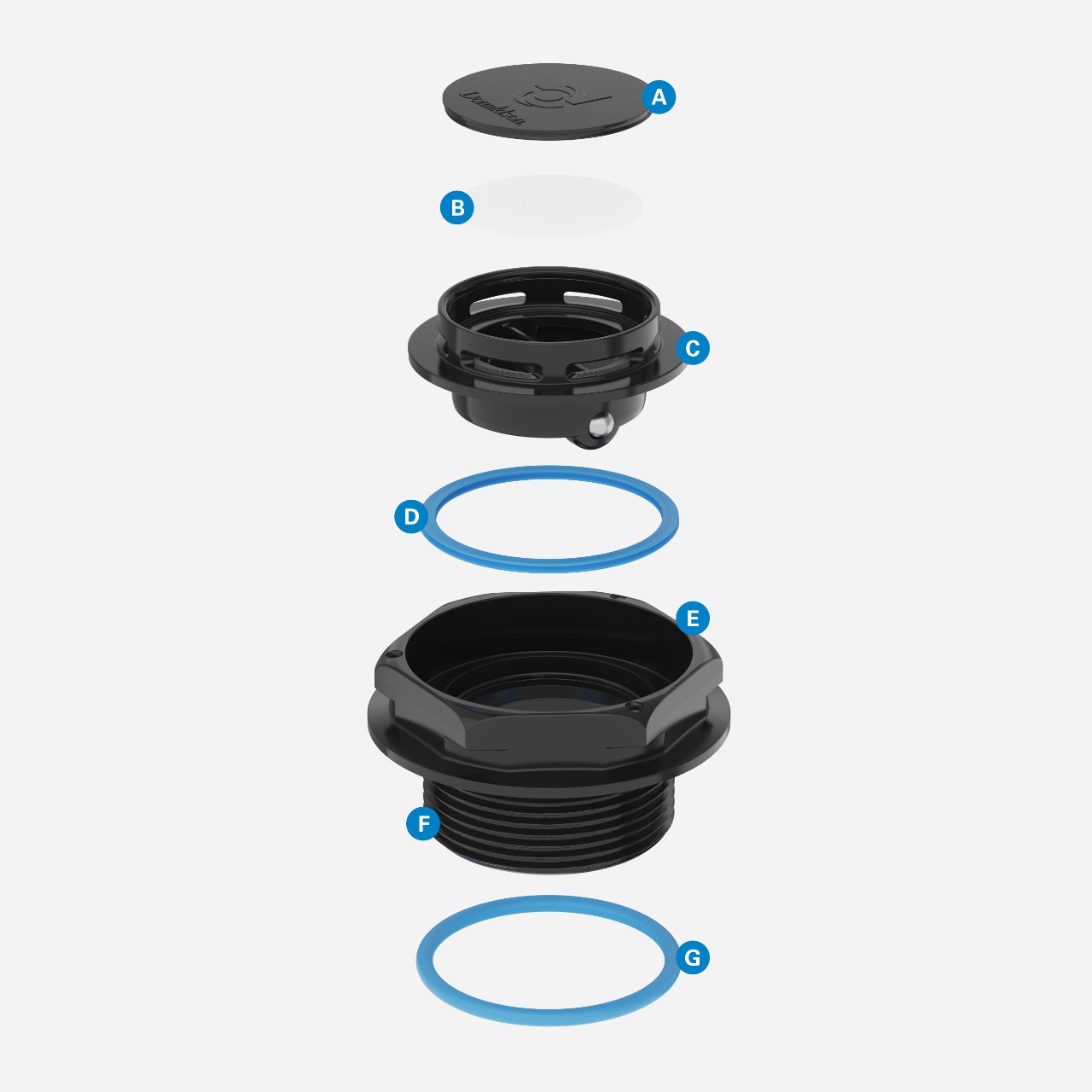

Évent de batterie à jet à deux étages

R. Embout

  • Protège la membrane des embruns
  • Test d'étanchéité à l'eau et à l'air
  • Jetons lors d'un emballement thermique

B. Membrane en ePTFE Tetratex®

  • Hydrophobe et oléophobe pour protéger de l'eau, de la saleté et d'autres contaminants
  • Egalisation constante de la pression avec un débit d'air minimum de 97 litres/heure @ 10 mbar en fonctionnement normal

C. Poppet

  • Sécurise la membrane et la protège des embruns
  • Jetons lors d'un emballement thermique

D. Sceau personnalisé

  • Empêche la poussière et l'eau de pénétrer dans le bloc-batterie

E. Corps

  • La conception de la signature permet de régler la pression de déclenchement et d'obtenir des performances fiables

F. Interface filetée ISO-6149

  • Fixation facile et fiable au boîtier du bloc-batterie
  • Interface baïonnette disponible si nécessaire

G. Joint torique

  • étanchéité fiable à la paroi du bloc-batterie

La protection de l'intérieur

Tous les évents de batterie à double étage de Donaldson intègrent notre technologie exclusive de membrane PTFEe Tetratex. Fabriquée en interne, la membrane est composée de petites fibrilles reliées de manière aléatoire qui créent une barrière perméable à l'eau, assurant une égalisation continue de la pression et une protection contre l'eau, la saleté et d'autres contaminants. Le traitement oléophobe unique de la membrane aide également le média filtrant à repousser les huiles, offrant ainsi une protection supplémentaire.


Solutions

Jet à deux étages

Le Jet à deux étages porte la sécurité des batteries à un niveau supérieur grâce aux capacités de dégazage les plus rapides de l'industrie. Conçu pour assurer une égalisation optimale de la pression et une protection contre les intrusions dans des conditions de fonctionnement normales, le Jet se débarrasse de son capuchon et de son clapet si la pression interne de l'emballage dépasse la pression d'ouverture. Le dégazage rapide se produit à une vitesse d'environ 100 litres/seconde à 100 mbar, ce qui réduit considérablement les dommages potentiels aux cellules supplémentaires.

  • Interface à visser ou à baïonnette
  • Débit d'air minimum de 97 litres/heure à 10 mbar
  • Pression d'ouverture de 115 mbar

Dual-Stage Burst

L'évent Burst à double étage assure une égalisation constante de la pression tout en maintenant le bloc-batterie à l'abri des contaminants externes. L'évent à profil bas est doté d'un corps protecteur et d'un capuchon de rétention avec des goupilles d'éclatement qui percent la membrane, ce qui permet de réduire rapidement la pression à un taux de 25 litres/seconde @ 300 mbar.

  • Interface à baïonnette à visser ou à quart de tour
  • Débit d'air minimum de 17,8 litres/heure à 10 mbar
  • Pression d'ouverture de 250 mbar
