Vue d’ensemble

Le dépoussiéreur versatile WSOFlex de Donaldson offre un environnement de travail plus productif en réduisant le liquide de refroidissement et le brouillard d’huile dû à l’application dans un ensemble compact. Le WSOFlex peut être modifié avec un simple changement de filtre, qui permet un fonctionnement plus simple, des baisses de coûts et un air plus propre dans l’usine.

Caractéristiques

• Solutions 3 en 1 pour utilisation avec liquide hydrosoluble, huile pure et fumée huileuse
• Un choix de technologie de média filtrant coalescent (Dryflo® ou Synteq XP™) pour répondre à vos besoins de filtration
• Filtration en trois étapes de haute performance facultative s’adaptant efficacement aux applications spécifiques
• Conception à écoulement transversal pour un meilleur drainage et une durée de vie du filtre prolongée
• Un environnement de travail plus propre pour une productivité maximale
• Conception antifuite réduisant le risque de dangers liés au brouillard
• Changements de filtres rapides et faciles : contact minimal des travailleurs avec l’huile collectée
• Maintenance prévisible grâce aux alertes ΔP programmables
• Option pour montage sur machine et supports de plancher

Le WSOFlex est spécialement conçu pour répondre aux besoins de vos applications d’usinage sous arrosage.

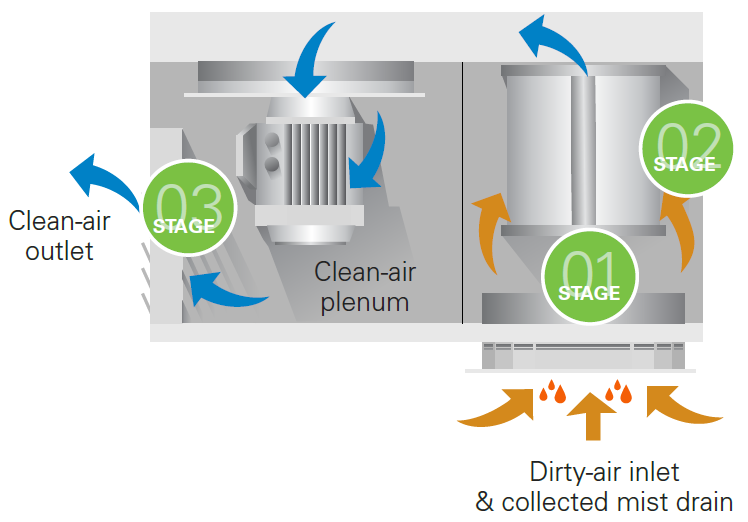

Le nettoyage de l’air se fait en maximum trois étapes de filtration, avec pour objectif d’assurer une efficacité maximale et un coût de maintenance faible.

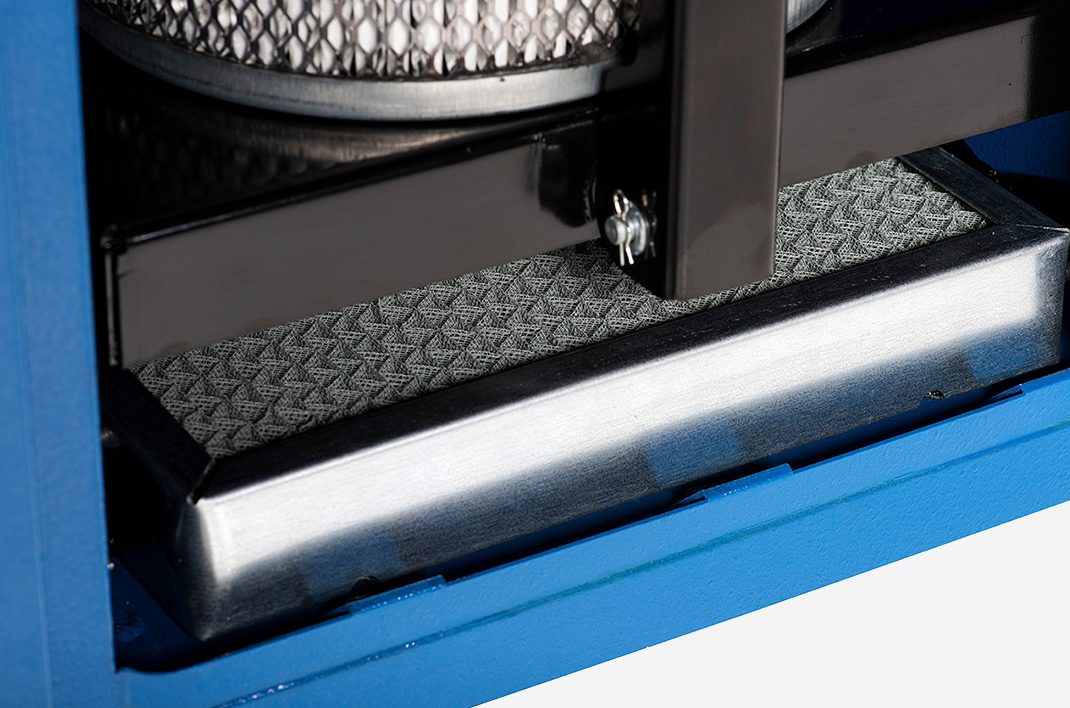

Étape 1

L’air contaminé pénètre dans le condensateur de vapeur WSOFlex par l’entrée d’air sale située au bas de l’unité.

L’air passe ensuite dans le préfiltre conçu pour collecter et coalescer les gouttelettes et particules de grande taille. Un préfiltre de premier niveau différent peut être sélectionné selon l’utilisation désirée.

• Crépine d’aspiration métallique pour la plupart des brouillards hydrosolubles
• Crible fin en métal pour les applications avec charges de particules importantes
• Treillis de polypropylène pour les applications de charges liquides lourdes

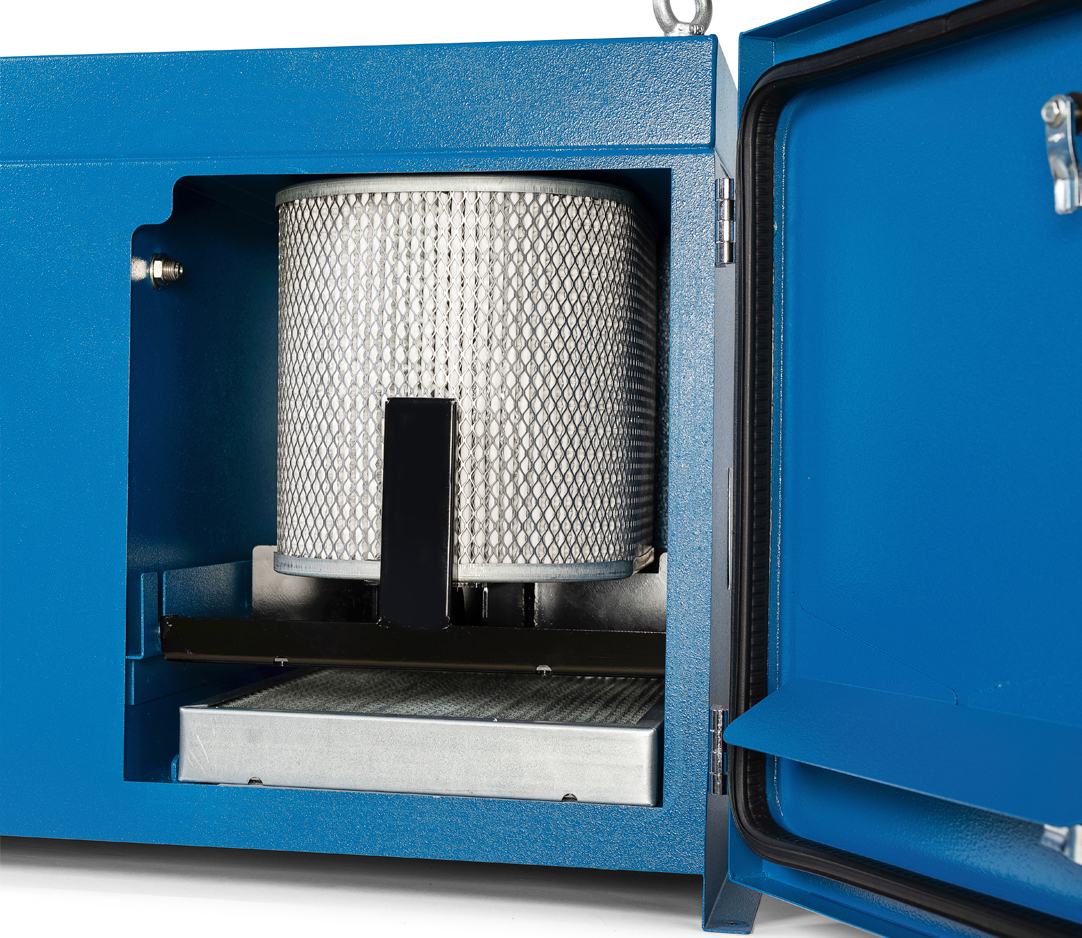

Étape 2

À ce stade, l’air contient encore des gouttelettes de vapeur de petite taille. Le condensateur de vapeur repose sur l’élément filtrant ; ce dernier garantit que seul l’air propre est renvoyé dans l’environnement de l’usine. Le filtre est positionné à la verticale et recueille des particules supplémentaires dans le flux d’air, tout en permettant aux gouttelettes de s’écouler.

À mesure que les particules de vapeur s’unissent, les gouttelettes deviennent suffisamment volumineuses pour s’écouler dans l’élément filtrant. L’air filtré sort par la sortie d’air propre et peut être recyclé dans l’environnement.

Choisissez le filtre qui convient le mieux à votre utilisation :

• Le Dryflo convient le mieux aux applications utilisant des liquides de refroidissement hydrosolubles.
  Granulométrie typique : 2 à 20 microns


• Le Synteq XP est spécialement conçu pour les vapeurs générées par l’huile pure et la fumée d’usinage.
  Granulométrie typique : 0,07 à 5 microns

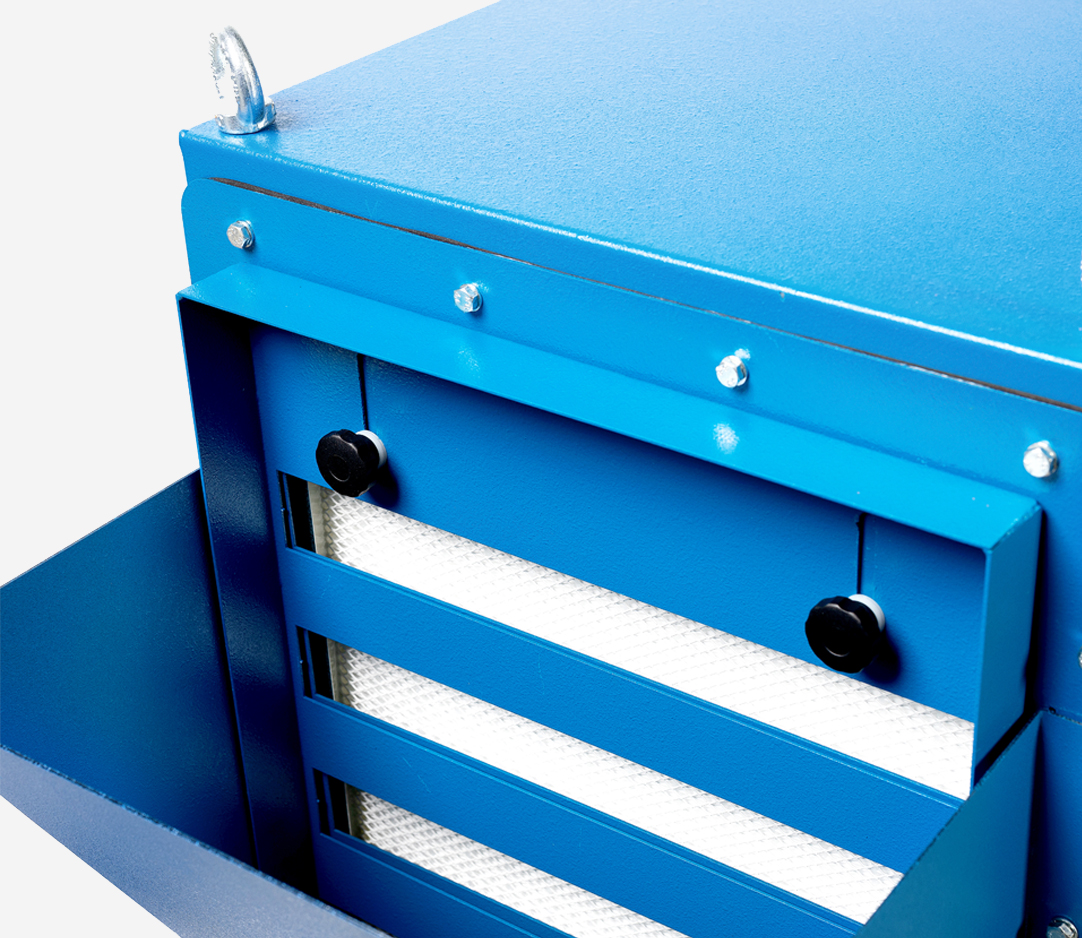

Étape 3

Le filtre HEPA est recommandé pour les applications générant des particules très fines ou de la fumée, ou lorsque les travailleurs sont directement exposés à l’évacuation d’air du système de dépoussiérage. Grâce à un taux d’efficacité de 99,97 % sur les particules de 0,3 micron, ce filtre constitue la dernière étape pour obtenir une filtration haute performance.

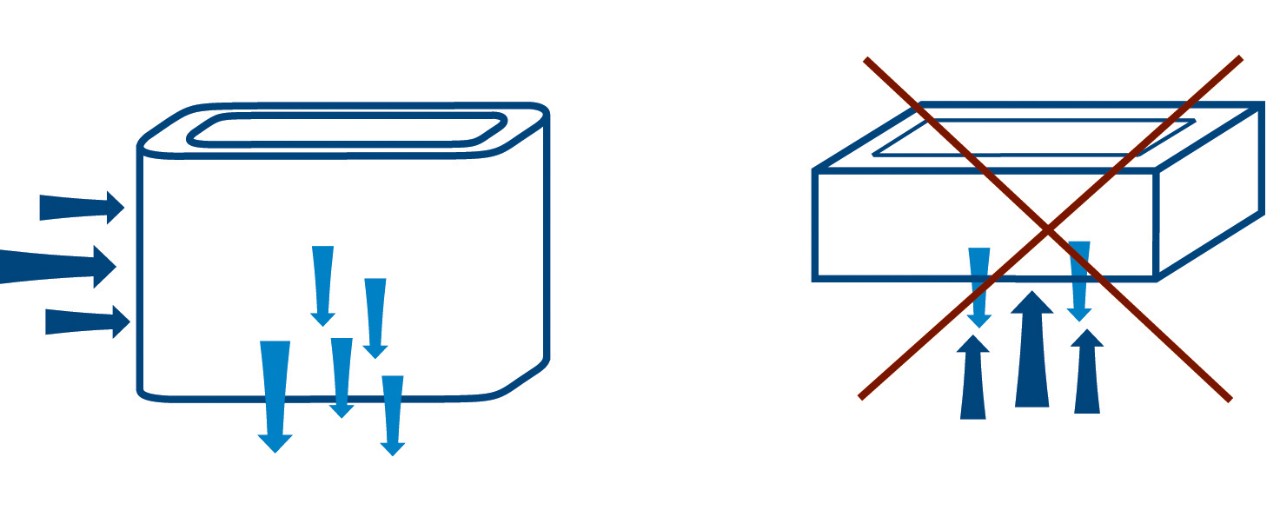

Conception à écoulement transversal

Conception de filtre à écoulement transversal pour un meilleur drainage et durée de vie prolongée du filtre. L’air sale se déplace horizontalement à travers les parois du filtre dans le WSOFlex et perpendiculairement au drainage de la vapeur condensée recueillie.

Cette conception favorise un drainage optimal qui prolonge la durée de vie du filtre et récupère le liquide de refroidissement collecté pour une réutilisation ultérieure. Les condenseurs de vapeur conventionnels sont conçus pour favoriser un flux ascendant, ce qui empêche le drainage et raccourcit la durée de vie du filtre.

Contactez votre représentant commercial Donaldson pour commander. La disponibilité varie selon les pays.

Questions fréquemment posées

Q. Quels sont les avantages du support Synteq XP ?

R. Le média exclusif Synteq XP est conçu avec un mélange de fibres de petite et grande taille et un système de liaison sans résine. Le résultat : des performances supérieures et une durée de vie prolongée des filtres pour les applications les plus difficiles.

Q. Quelle est la taille des particules/gouttelettes de brouillard ?

R. En général, on peut définir le brouillard comme des gouttelettes de liquide dont le diamètre est égal ou inférieur à 20 microns. Les fluides à base d’huile produisent habituellement des gouttelettes de brouillard ayant une granulométrie allant de 0,5 à 10 microns. Les gouttelettes de fumée sont plus petites, de l’ordre de 0,07 à 1 micron, et sont des aérosols solides ou liquides.

Q. Quels sont les facteurs déterminant les performances d’un capteur de brouillards ?

Un collecteur de brouillards peut être caractérisé par la perte de charge, l’efficacité et le débit d’air. Les pertes de charge ont un impact sur l’énergie nécessaire au déplacement du flux d’air dans le système. L’efficacité du système détermine le niveau de propreté de l’air à sa sortie du condensateur et le débit détermine
