Coletores Ciclone

Separador centrífugo econômico para alto volume de pó

O coletor de pó ciclone Donaldson Torit® foi projetado especificamente para aplicações de alta carga de pó, alta temperatura e recuperação de produtos. Possui um separador mecânico que utiliza força centrífuga para remover partículas de pó do ar em aplicações industriais. O ar empoeirado entra no ciclone e as partículas de pó viajam ao redor da parede interna do ciclone. À medida que as partículas perdem sua velocidade, elas ficam mais embaixo no ciclone até caírem no receptáculo abaixo.

Visão geral

Uma solução econômica para uma ampla gama de problemas de coleta de pó
Excelente para aplicações de alta carga de pó, alta temperatura e recuperação de produtos
Pode ser usado sozinho, com montagem opcional de filtro de mangas, ou como pré-limpador
Aplicações de 510 a 22.082 m³/h / 300 a 13.000 cfm
Construção resistente para longa vida útil e baixa manutenção
Suporta a zona sísmica 6,4 e 160,9 km/h / 4 e 100 mph de carga de vento

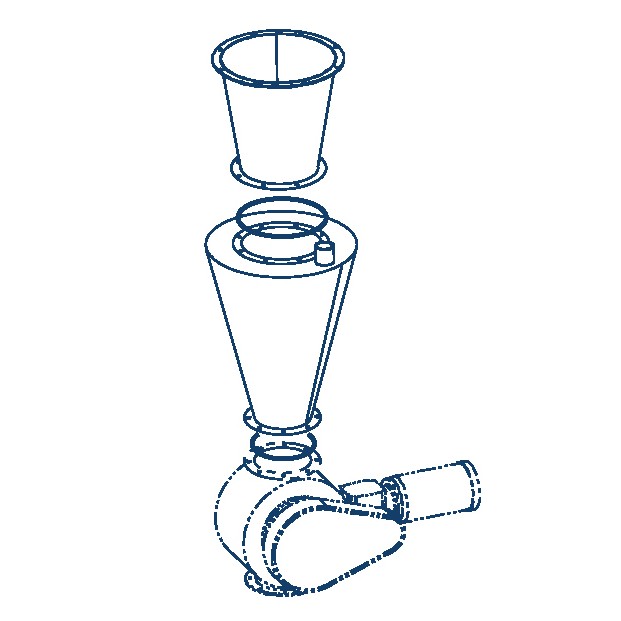

Seção cônica removível para fácil substituição

Explicação operacional

O ar carregado de pó entra na unidade pela entrada de ar e é desviado por um defletor helicoidal. A força centrífuga move o pó pesado para as paredes laterais interiores e a transporta para a base da unidade. O ar limpo é conduzido através do cilindro interno e descarrega para a atmosfera ou filtros posteriores opcionais.

Tabela de classificação múltipla

Modelo	Faixa de fluxo de ar nominal* (cfm)	Faixa de fluxo de ar nominal* (m³/h)	Pressão estática externa (pol. H2O)	Velocidade de entrada (fpm)	Velocidade de entrada (m/min)
12	300 - 540	510 - 917	5,6 - 4,1	3580 - 6200	1091,2 - 1889,8
16	860 - 1200	1.461 - 2.038	7,9 - 4,6	4380 - 6135	1335,0 - 1869,9
20 - 3	1250 - 2000	2.123 - 3.397	7,5 - 3,7	3555 - 5710	1083,6 - 1740,4
20 - 5	1500 - 2500	2.548 - 4.247	11,4 - 5,0	4290 - 7140	1307,6 - 2176,3
24	1950 - 3500	3.312 - 5.945	13,4 - 4,4	3580 - 6450	1091,2 - 1966,0
30 - 10	3000 - 4500	5.096 - 7.644	9,9 - 5,0	3820 - 5730	1.164,3 - 1.746,5
30 - 15	4000 - 5600	6.795 - 9.512	11,0 - 4,9	5100 - 7140	1554,5 - 2176,3
36 - 20	4300 - 7000	7.304 - 11.891	11,4 - 4,9	4015 - 6540	1223,8 - 1993,4
36 - 25	4500 - 7500	7.644 - 12.740	14,9 - 6,3	4210 - 7010	1283,2 - 2136,6
3 6 -30	5000 - 8000	8.493 - 13.589	16,1 - 7,1	4670 - 7465	1423,4 - 2275,3
44 - 40	8000 - 11.500	13.589 - 19.534	15,1 - 5,5	4530 - 6510	1380,7 - 1984,2
44 - 50	8000 - 13.000	13.589 - 22.082	18,8 - 7,0	4530 - 7360	1380,7 - 2243,3

* Com base em filtros de mangas limpas.

Opções básicas

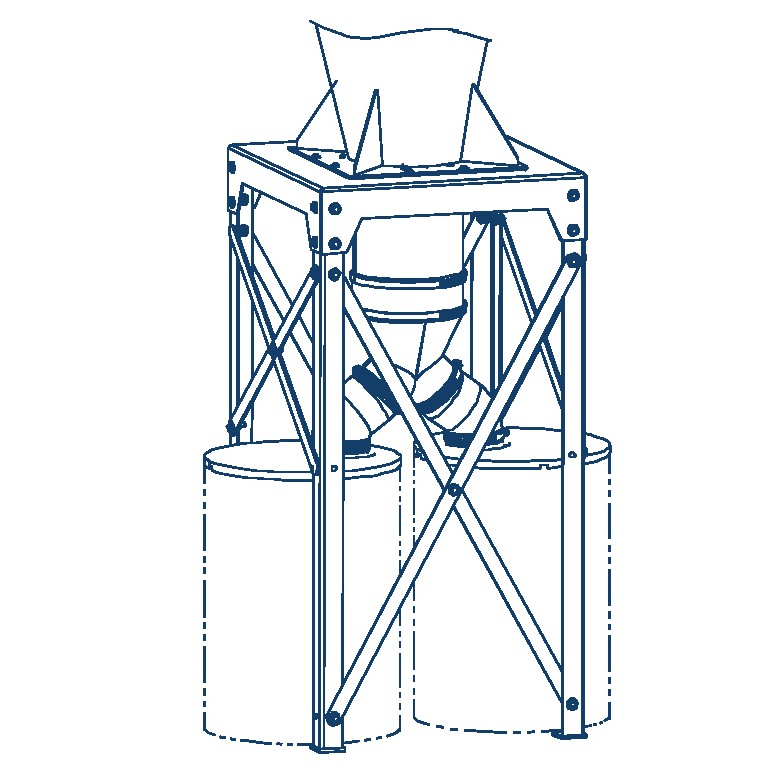

Base de tambor de dois tambores de 55 galões (opcional)

Características

Características do ciclone	Padrão	Opcional
Conjunto de entrada
Base de tambor de 208,2 L / 55 gal para os modelos 12 até 36
Motor TEFC*

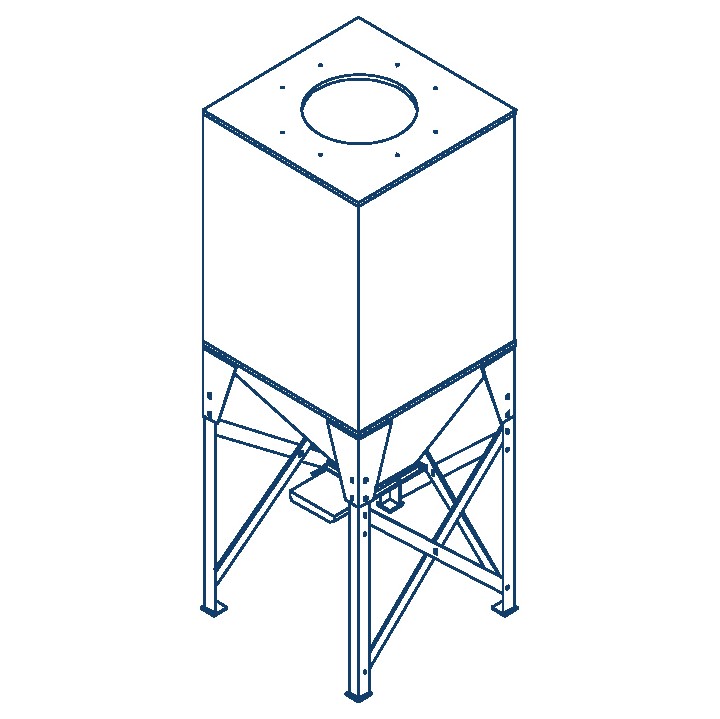

2,9 m³/ 103 ft³ de tremonha e pernas para o modelo 44
Tensões 208/230/460/60/3
Garantia de 10 anos
Fonte de alimentação
Motores à prova de explosão
50 Hz, motores monofásicos
Rodas de ventilador de aço ou alumínio
Base da tremonha
Duas bases de tambor de 208,2 L / 55 gal para os modelos 20, 24 e 30

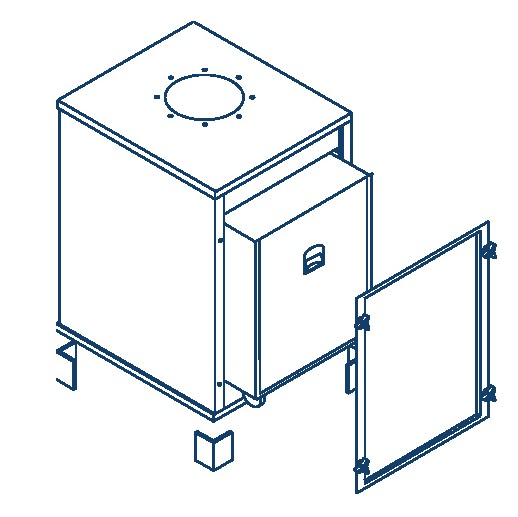

Base do gabinete para os modelos 12, 16, 20, 24, e 30
Tremonha de alimentação
Silenciador
Acessórios de exaustão
Atenuador
Opções de filtros de mangas
Carcaça do filtro de mangas
Ventilação de explosão

*Todos os motores de 60 Hz de 1 HP e acima são compatíveis com EISA e considerados NEMA Premium® de acordo com a tabela 12-12. NEMA Premium é uma marca registrada da National Electrical Manufacturers Association.
