Visão geral

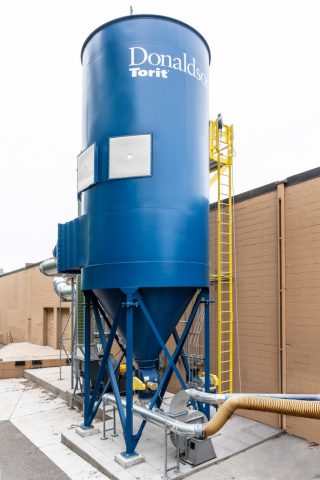

O coletor de pó tipo manga Rugged Pleat (RP) da Donaldson, premiado, estabelece um novo padrão de desempenho, combinando design inovador do coletor com tecnologia avançada de filtração em um projeto com a mais alta facilidade de manutenção já desenvolvida.
O coletor Rugged Pleat tipo manga é ideal para aplicações de poeiras pesadas e/ou abrasivas, típicas em madeira, mineração, processamento de grãos e outros setores.
Combinando um pré-separador ciclônico e um filtro tipo manga em uma única unidade, o Rugged Pleat lida com altas cargas de poeira e grandes volumes de ar, utilizando um compressor integrado com pulsos de ar em pressão média para proporcionar limpeza eficiente do filtro com menor consumo de energia.
Até 44% menos filtros*
O design do filtro Rugged Pleat foi otimizado para maximizar a quantidade de mídia filtrante por filtro. O resultado é um coletor com até 44% menos filtros para manutenção.
*Comparado a coletores de pó tipo manga redondos convencionais.
Mídia de filtração avançada

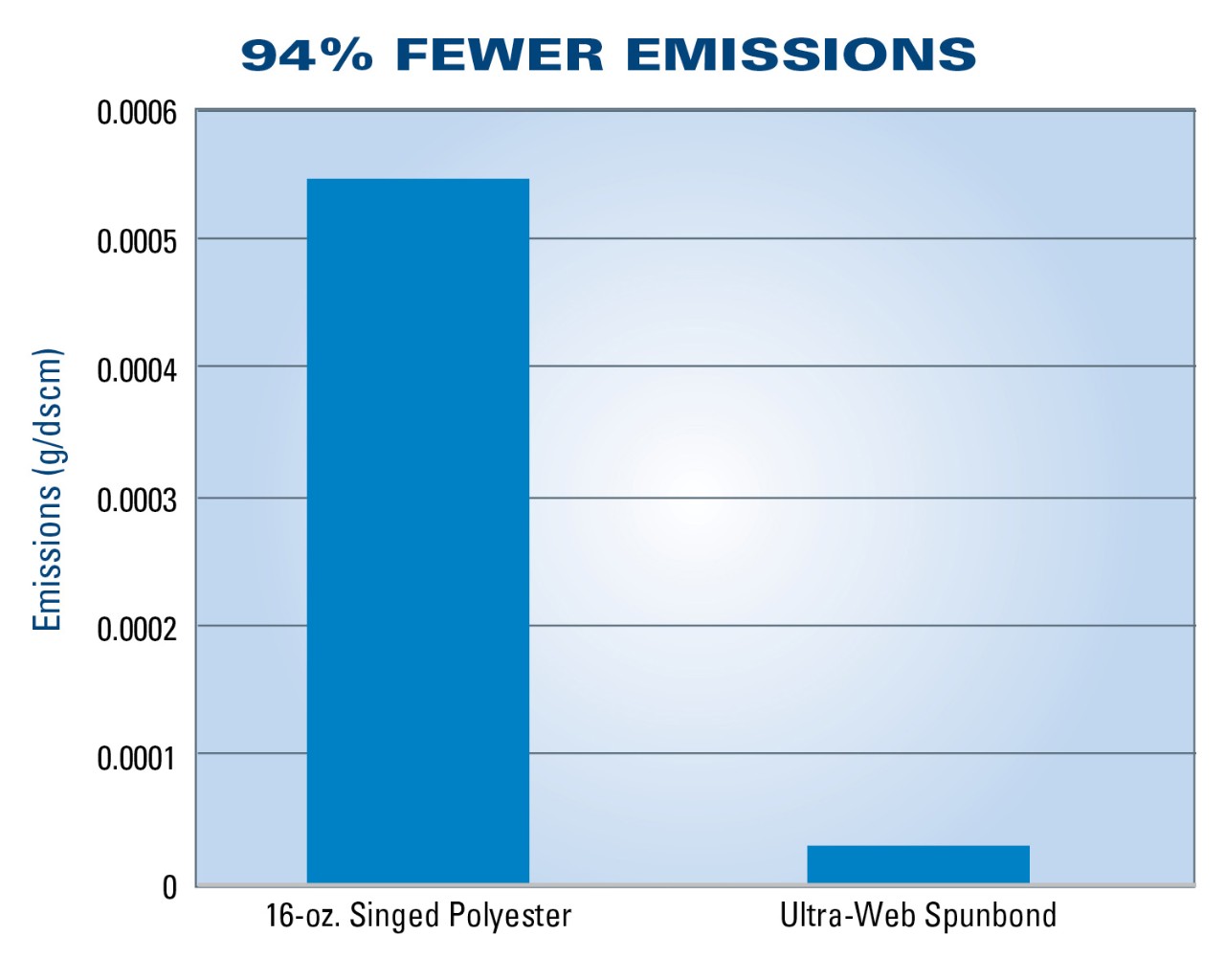

A mídia spunbond Ultra-Web® proporciona até 94% menos emissões do que o feltro de poliéster chamuscado padrão de 16 oz e é mais durável para aplicações com poeiras abrasivas.
Sistema exclusivo de limpeza por pulso
O sistema de limpeza PerfectPulse™ aumenta a vida útil do pulso de pressão e direciona a energia de limpeza diretamente para o filtro, garantindo limpeza de alto desempenho e maior vida útil do filtro.
Eficiência energética
A combinação do sistema de limpeza PerfectPulse™ com até 100% mais mídia filtrante para uma determinada vazão de ar proporciona economia de energia ao longo da vida útil do coletor.
Os filtros com o design inteligente com bocal de vedação da Donaldson levam 50% menos tempo para serem substituídos do que as gaiolas e mangas típicas de feltro de encaixe, o que ajuda a reduzir o tempo de inatividade e as horas de trabalho.
Desempenho incomparável

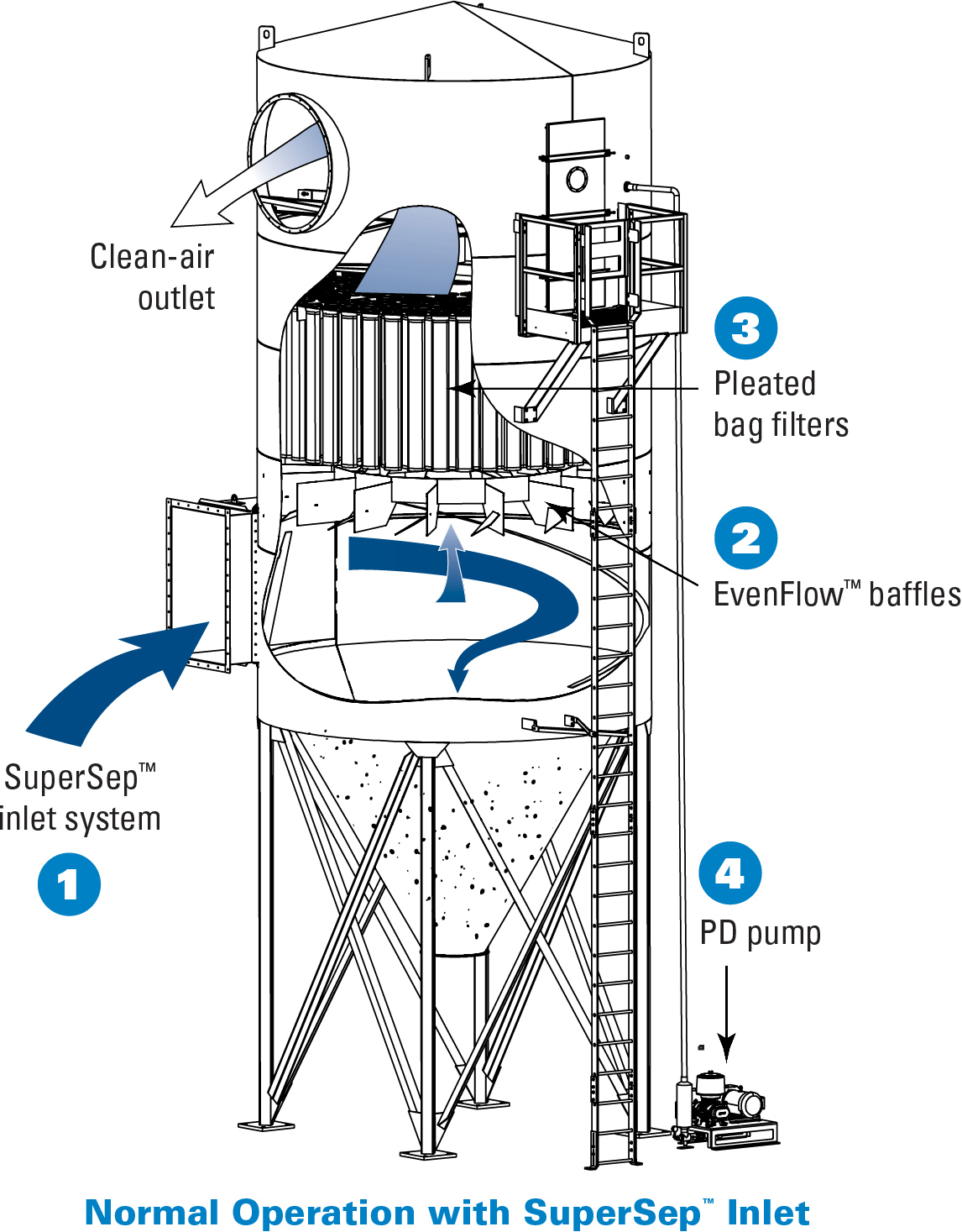

O coletor de pó tipo manga Donaldson Torit® Rugged Pleat oferece a simplicidade e a economia de custos de uma única entrada de ar sujo, uma única saída de ar limpo e uma única saída de descarga, elevando essa inovação comprovada a um novo patamar.
O sistema de entrada SuperSep™ combina a pré-separação ciclônica com um filtro tipo manga em um único coletor, pré-separando até 97% da poeira para manter os filtros limpos por mais tempo.
Os defletores EvenFlow™ ajudam a reduzir a turbulência e a distribuir uniformemente o fluxo de ar para todos os filtros.
Os filtros Ultra-Web® Spunbond proporcionam até 94% menos emissões do que mangas de feltro comuns e são suficientemente duráveis para aplicações abrasivas.
A bomba PD é fornecida com o coletor e fornece ar de pulso com eficiência energética, com condensação reduzida para minimizar problemas de umidade no inverno devido ao congelamento.
O sistema de limpeza PerfectPulse™ direciona cada pulso diretamente sobre o filtro, proporcionando uma limpeza eficaz das mangas e prolongando a vida útil do filtro.
Projeto de filtro inteligente
Quando chegar o momento de substituir os filtros do seu coletor Rugged Pleat tipo manga, você perceberá as vantagens da combinação de desempenho e praticidade que o equipamento oferece.
A construção avançada e os filtros plissados de tamanho ideal permitem que o coletor ofereça a mesma capacidade de fluxo de ar que os filtros de manga redondos tradicionais com até 44% menos filtros. Com menos filtros, o tempo de inatividade para a troca de filtros é reduzido.

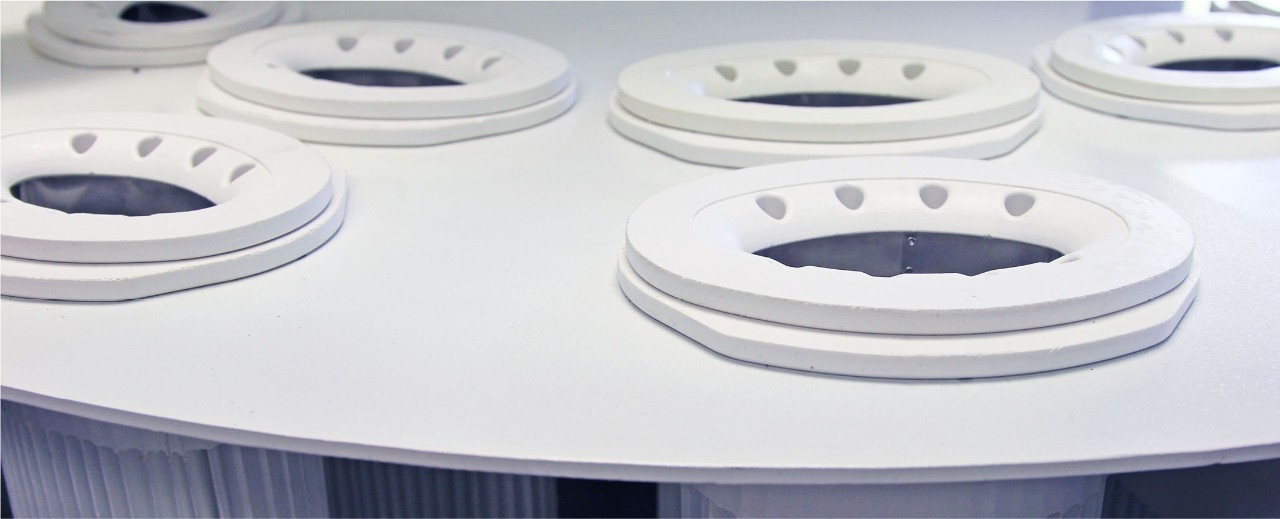

Testes laboratoriais demonstraram que os filtros plissados com o prático sistema Donaldson Seal Lock suportam até 100% mais pressão lateral e podem levar até 50% menos tempo para substituição do que a configuração tradicional de mangas filtrantes com gaiola.
Venturi integrado e furos terciários aumentam a vida útil da pressão de pulso, melhorando a eficácia do pulso e a limpeza do filtro sem criar espaço morto abaixo da chapa tubular.
*¹Comparado a coletores de pó tipo manga redondos convencionais. *Com base em 44% menos filtros, estudos observacionais indicam que a substituição dos filtros RP leva 50% menos tempo do que os filtros tradicionais de mangas com encaixe e gaiola.
94% menos emissões do que mangas filtrantes comuns e durabilidade suficiente para aplicações abrasivas.
Tecnologia avançada de filtragem
A Donaldson tem continuamente avançado nossa comprovada tecnologia de fibra fina Ultra-Web®. A Ultra-Web® fornece uma fibra muito fina e contínua de 0,2-0,3 mícron de diâmetro para formar uma rede em forma de trama que prende o pó na superfície do elemento. Combinando a tecnologia Ultra-Web® com um robusto substrato de poliéster spunbond, os filtros plissados Ultra-Web® proporcionam maior vida útil, ajudam a reduzir o tempo de parada e minimizam as emissões em comparação com mídias de feltro.
Benefícios do filtro tipo manga plissada Ultra-Web® Spunbond:
| Design do coletor | Padrão | Opcional |
|---|---|---|
| Construção totalmente soldada 10 ga (mínimo) |  |
|
| Construção do espelho de tubos de 1/4 pol. (6,4 mm) para serviço pesado | |
|
| Bomba de deslocamento positivo (acionamento de motor TEFC) para sistema de limpeza | |
|
| Motor TEFC de 1/3 HP* para acionamento do manifold | |
|
| Sistema de entrada SuperSep™ | |
|
| Defletores Evenflow™ (com entrada SuperSep™) | |
|
| Saída redonda | |
|
| Saída retangular | |
|
| Entrada de corpo alto | |
|
| Conjuntos de escadas e plataformas | |
|
| Construção em aço inoxidável | |
|
| Luz interna de serviço | |
| Filtros de mangas plissadas | Padrão | Opcional |
|---|---|---|
| Mangas plissadas Ultra-Web spunbond com tampa superior Seal Lock da Donaldson | |
|
| Mangas plissadas Ultra-Web spunbond com hardware BoltsafeTM | |
|
| Variedade de opções de meio filtrante | |
| Projeto da moega | Padrão | Opcional |
|---|---|---|
| Moegas cônicas 60° | |
|
| Tampa de acesso à moega | |
|
| Transições de saída para vários tamanhos de válvulas rotativas (airlock) | |
|
| Transição de saída para a moega inferior ativa | |
|
| Porta de serviço da moega | |
|
| Indicadores de nível da moega | |
|
| Válvula de retenção de 3” (76,2 mm) de excesso de água da moega | |
| Estrutura de apoio† | Padrão | Opcional |
|---|---|---|
| Pernas de suporte de aço enviadas já instaladas | |
| Controles elétricos, medidores e gabinetes | Padrão | Opcional |
|---|---|---|
| Manômetro Magnehelic®** | |
|
| CLP do temporizador Rugged Pleat Perfect Pulse em gabinete NEMA 4 | |
|
| Válvula solenoide de pulso com gabinete NEMA 9 | |
|
| Hardware de filtração conectada iCue™ e contrato de serviço de 1 ano | |
|
| Controlador Rugged Pleat Perfect Pulse com tela IHM em gabinete NEMA 12 | |
|
| Painel de controle Rugged Pleat Perfect Pulse com tela IHM, acionadores de motor em gabinete NEMA 12 | |
| Recursos de segurança | Padrão | Opcional |
|---|---|---|
| Conexões para sprinkler | |
|
| Aberturas de alívio de explosão | |
|
| Sistema de segurança da escada | |
| Sistema de pintura | Padrão | Opcional |
|---|---|---|
| Interior com primer | |
|
| Acabamento de pintura texturizada multicamadas com com desempenho de 2.000 horas em teste de névoa salina | |
|
| Pintura para serviço pesado | |
|
| Cores personalizadas | |
| Garantia | Padrão | Opcional |
|---|---|---|
| Garantia de 10 anos | |
* Todos os motores de 60 Hz acima de 1 HP estão em conformidade com a EISA.
** Magnehelic e Photohelic são marcas registradas da Dwyer Instruments, Inc.
† O equipamento da Donaldson Torit foi projetado de acordo com as diretrizes da IBC para exposição específica à velocidade do vento e aceleração espectral sísmica de referência. Entre em contato com seu representante da Donaldson Torit para obter informações detalhadas disponíveis sobre os desenhos de Controle de especificação do equipamento. O equipamento pode ser personalizado para atender a requisitos únicos e especificados pelo cliente.
- O elemento é mais eficiente na captura de partículas de pó submicrônicas (0,3 mícron e maior)
- Maior vida útil do filtro e melhor limpeza de pulso devido à tecnologia de carga superficial
- Menor consumo de energia com melhor limpeza por pulso e menor queda de pressão operacional
*Poliéster chamuscado
Entre em contato com o representante local da Donaldson para verificar a disponibilidade em sua região. Todos os produtos, especificações e disponibilidade estão sujeitos a alterações sem aviso prévio.
