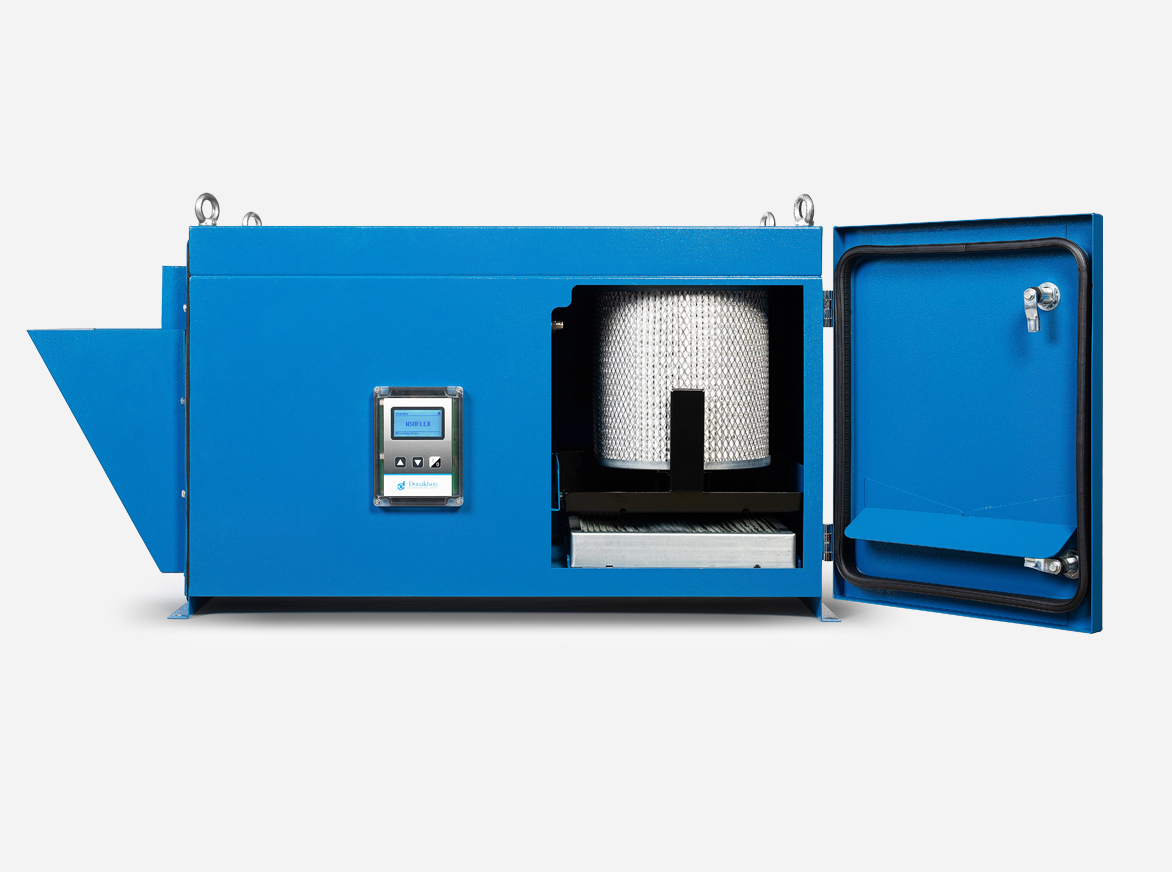

Visão geral

O versátil coletor WSOFlex da Donaldson proporciona um ambiente de trabalho mais produtivo ao reduzir a névoa de fluido de corte e de óleo de usinagem em um pacote compacto. O WSOFlex pode ser adaptado com uma simples troca de filtro, resultando em operação mais enxuta, economia de custos e ar mais limpo na fábrica.

Características

• Soluções 3 em 1 para aplicações com fluido solúvel em água, óleo puro e fumaça oleosa
• Escolha da tecnologia de mídia filtrante coalescente (Dryflo® ou Synteq XP™) para atender às suas necessidades de filtração
• Filtragem opcional de alto desempenho em três etapas para cobrir com eficiência aplicações específicas
• Design de fluxo cruzado para melhor drenagem e maior vida útil do filtro.
• Um ambiente de trabalho mais limpo para máxima produtividade
• Design sem vazamentos ajuda a reduzir o risco de perigos relacionados à névoa
• Troca de filtros rápida e fácil — os trabalhadores têm contato mínimo com o óleo coletado
• Manutenção previsível com alertas ΔP programáveis
• Opção para montagem na máquina ou em suportes de piso

O WSOFlex foi projetado especificamente para atender às exigências de aplicações de usinagem úmida.

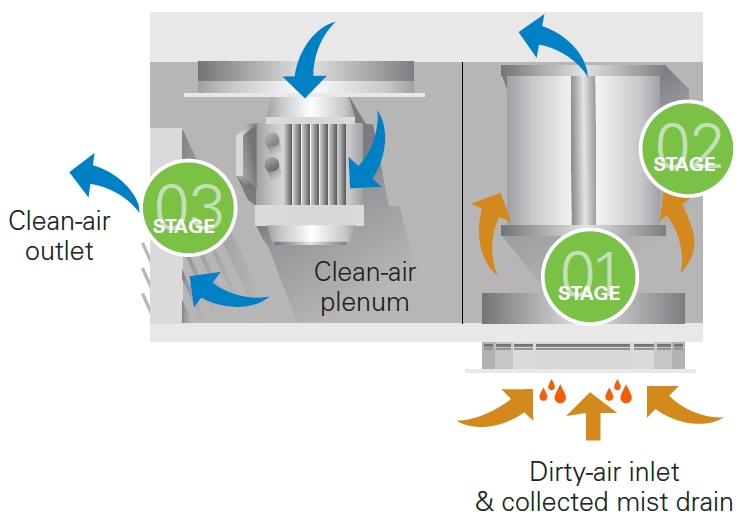

Até três estágios de filtração trabalham em conjunto para limpar o ar, com foco em máxima eficiência e baixo custo de manutenção.

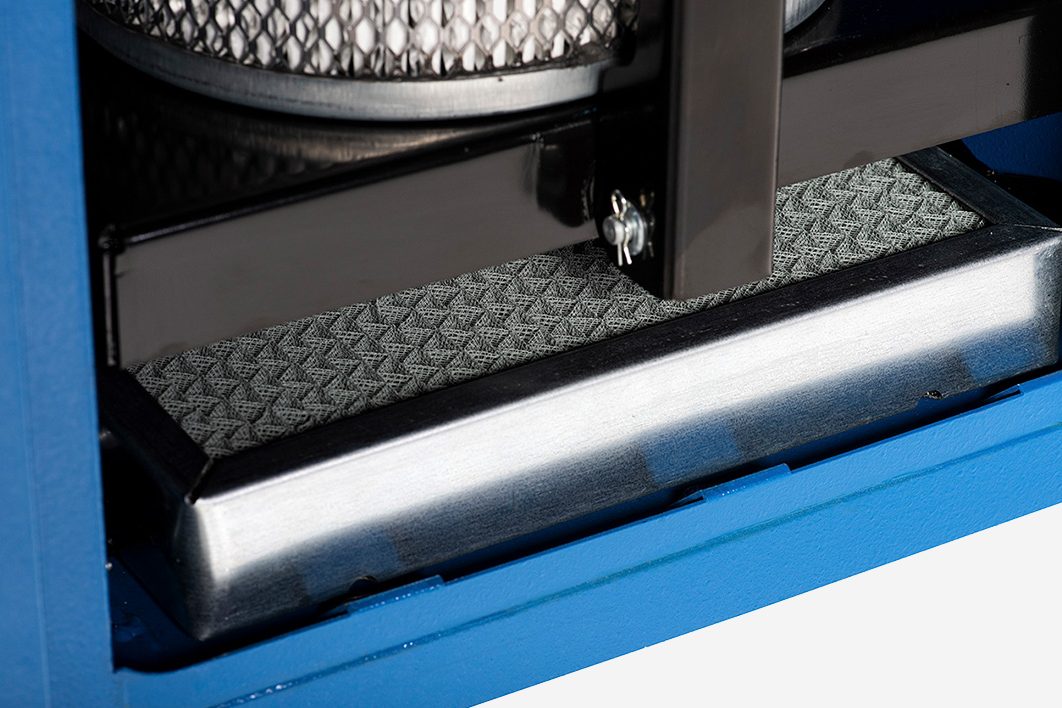

Estágio 1

O ar contaminado entra no coletor de névoa WSOFlex através da entrada de ar sujo, localizada na parte inferior da unidade.

O ar passa então pelo pré-filtro, projetado para coletar e coalescer grandes gotículas e partículas. Dependendo da aplicação, pode ser selecionado um pré-filtro de primeiro estágio diferente.

• Malha de arame metálico para a maioria das aplicações com névoa solúvel em água.
• Tela metálica fina para aplicações com grande carga de partículas
• Malha de polipropileno para aplicações com alta carga de líquidos.

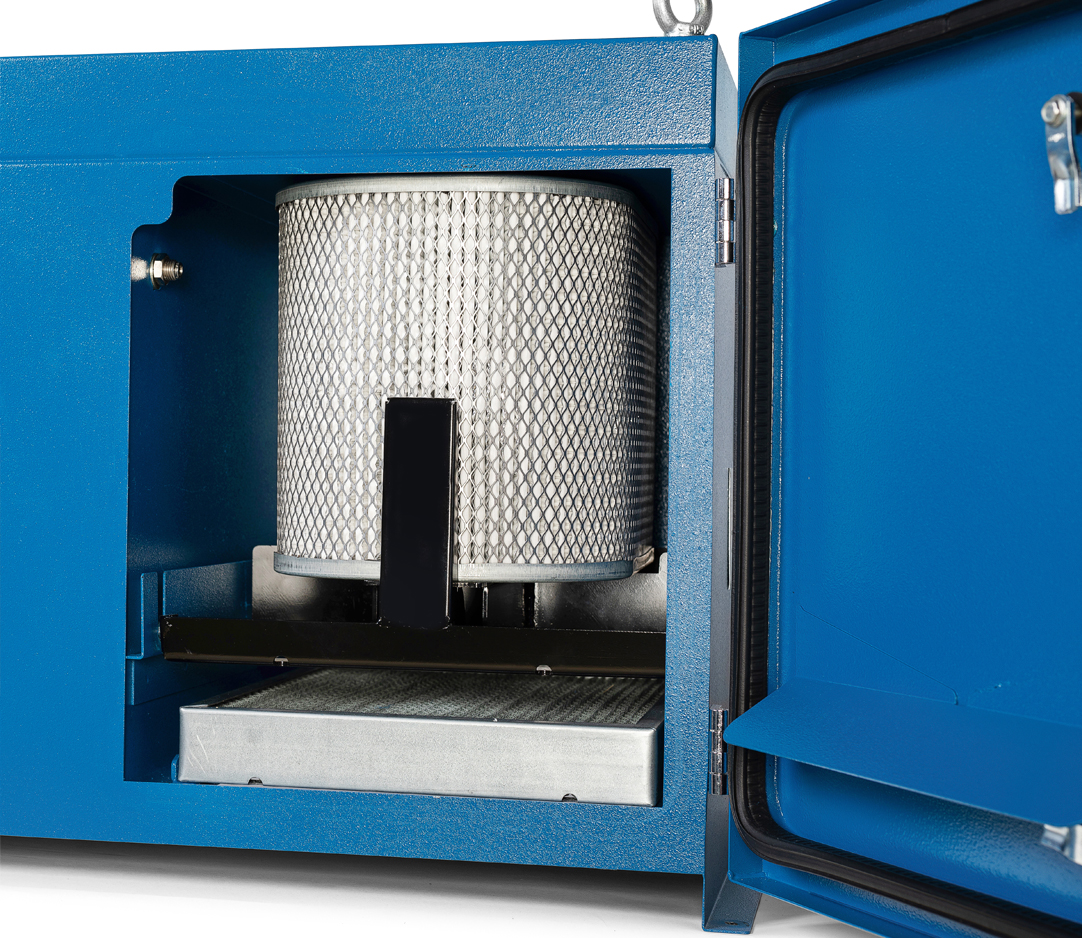

Estágio 2

Neste momento, o ar ainda contém pequenas gotículas de névoa. O elemento filtrante é o coração do coletor de névoa, pois garante que apenas ar limpo seja devolvido ao ambiente da fábrica. O filtro é posicionado verticalmente, permitindo que as gotículas sejam drenadas e coletando partículas adicionais do fluxo de ar.

À medida que as partículas de névoa se aglutinam, as gotículas tornam-se suficientemente grandes para escorrerem pelo elemento filtrante. O ar filtrado O ar filtrado sai pela saída de ar limpo e pode ser recirculado para o ambiente. pela saída de ar limpo e pode ser recirculado no ambiente.

Escolha o filtro certo para sua aplicação:

• Dryflo é mais adequado para aplicações que utilizam fluidos de corte solúveis em água.
  Tamanho típico das partículas: 2 - 20 mícrons


• Synteq XP foi especialmente desenvolvido para névoa proveniente de óleo puro e fumaça de usinagem.
  Tamanho típico das partículas: 0,07 - 5 mícrons

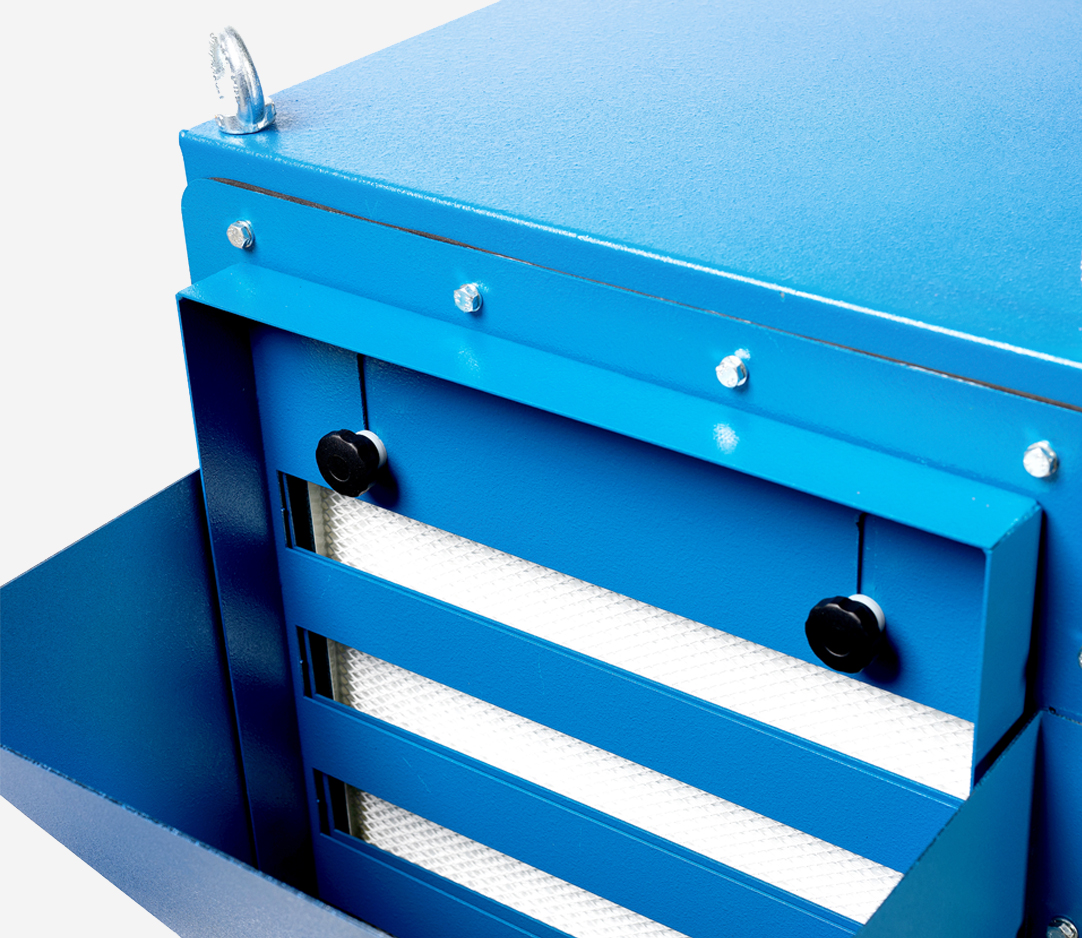

Estágio 3

Para aplicações que geram partículas muito finas ou fumaça, ou quando os trabalhadores estão diretamente expostos ao ar de descarga do sistema de coleta, recomenda-se o uso de um filtro HEPA. Com uma eficiência nominal de 99,97% em partículas de 0,3 µm, este é o passo final para excelência no desempenho da filtragem.

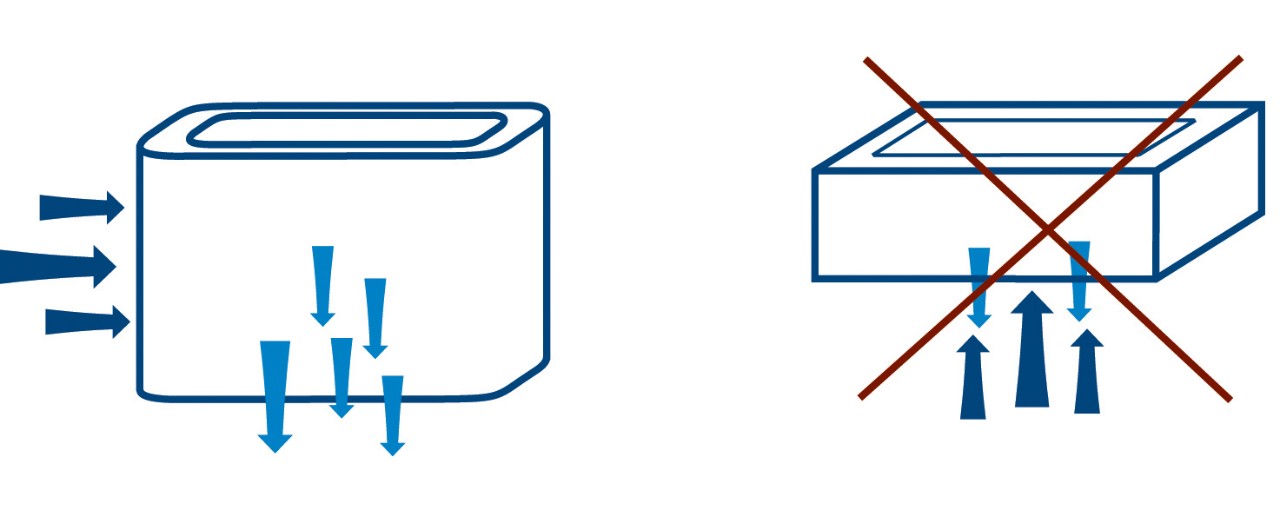

Projeto de fluxo cruzado

O design do filtro de fluxo cruzado para melhor drenagem resulta em maior vida útil do filtro. O ar sujo flui horizontalmente através das paredes do filtro no WSOFlex, perpendicularmente à drenagem da névoa coletada e coalescida.

Este projeto promove uma drenagem ótima, o que prolonga a vida útil do filtro e devolve o líquido refrigerante coletado para reutilização. Coletores de névoa convencionais possuem design de fluxo ascendente que dificulta a drenagem e reduz a vida útil do filtro.

Entre em contato com o seu representante de vendas da Donaldson para fazer o pedido. A disponibilidade varia de acordo com o país.

Perguntas mais frequentes

P. Quais são as vantagens da mídia Synteq XP?

R. O elemento Synteq XP exclusivo é projetado com uma mistura de fibras pequenas e grandes com um sistema de colagem sem resina. O resultado é um desempenho superior e maior vida útil do filtro nas aplicações mais desafiadoras.

P.O elemento Synteq XP exclusivo é projetado com uma mistura de fibras pequenas e grandes com um sistema de colagem sem resina. De que tamanho são as gotículas/partículas de névoa?

R. A névoa pode geralmente ser definida como uma gotícula líquida de 20 µm de diâmetro ou menor. Fluidos à base de óleo normalmente produzem gotículas de névoa que variam de 0,5 µm a 10 µm. As gotículas de fumaça são normalmente menores, variando de 0,07 µm a 1 µm, e constituem um aerossol sólido ou líquido.

P. O que determina o desempenho de um coletor de névoa?

A. Um coletor de névoa pode ser caracterizado por queda de pressão, eficiência e taxa de fluxo. A queda de pressão afeta a energia necessária para puxar o fluxo de ar através do sistema. A eficiência do sistema determina quão limpo o ar estará ao sair do coletor, e a taxa de fluxo determina quanto ar pode ser tratado.
