Visão geral

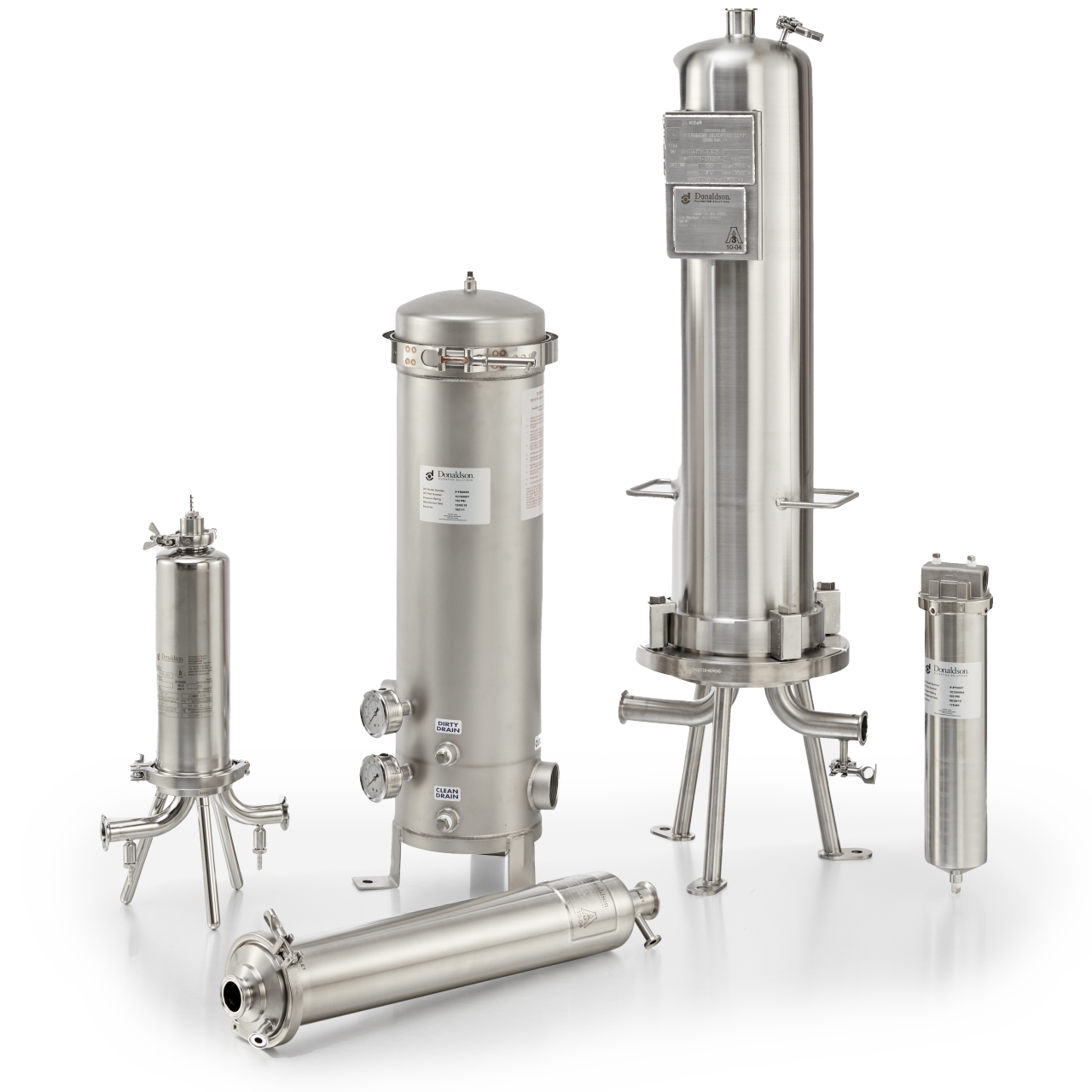

Nossa linha inclui carcaças filtrantes sanitárias em aço inoxidável estilo T, carcaças filtrantes em linha de aço inoxidável, e carcaças filtrantes industriais para cartuchos e bolsas, todos projetados para fluxo eficiente e fácil manutenção.

Seja para uma carcaça filtrante líquido estéril, pré-filtro líquido ou carcaça filtrante industrial, a Donaldson fornece carcaças que se integram perfeitamente ao seu sistema de filtração de líquidos.

Carcaças de filtro de líquido PF-EG

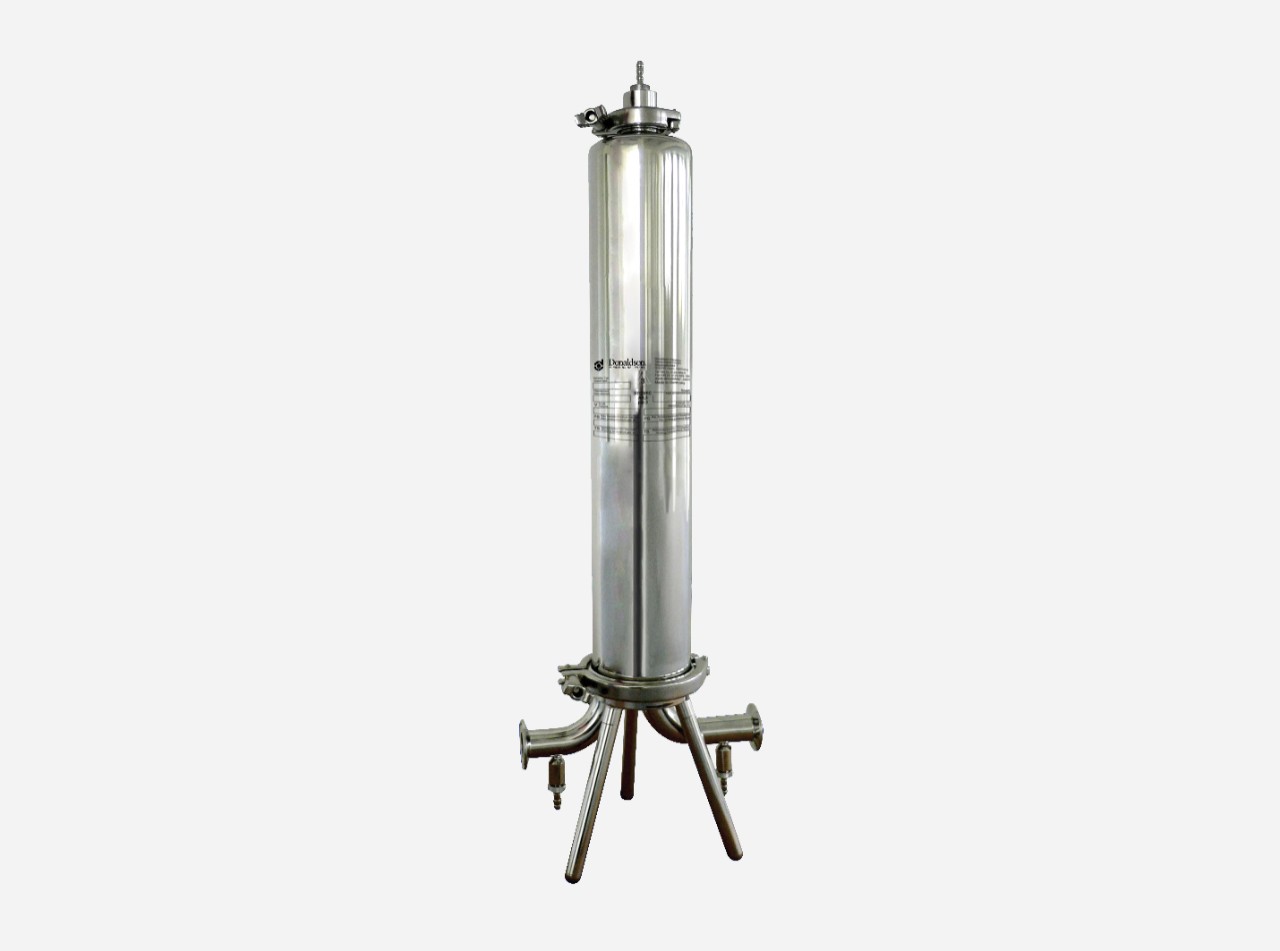

As carcaças filtrantes sanitárias em aço inoxidável PF-EG da Donaldson oferecem o mais alto nível de design para aplicações de filtração de líquidos. Projetadas para filtração ponto de uso de líquidos de processo e ingredientes, essas carcaças podem ser configurados com qualquer elemento filtrante líquido LifeTec™ da Donaldson com conexão Code 7, atendendo às suas necessidades específicas.

As carcaças PF-EG padrão estão disponíveis com conexões de filtro Tri-Clamp® e em uma variedade de tamanhos e graus de acabamento de superfície. Designs personalizados de carcaças filtrantes sanitários disponíveis mediante solicitação.

Recursos

• Opções certificadas pela 3-A e ASME
• Faixa de capacidade de fluxo de líquidos de 26,5 a 1.362 L/min 7 a 360 gpm
• Padrão 25 mm / 1 pol. a 76 mm / Tamanhos de conexão de 3 pol.
• Disponibilidade de acabamentos de superfície com jateamento abrasivo, eletropolido e passivado com ácido nítrico
• Classificado para 150 psi a 356 °F / 10 bar à temperatura operacional mín./máx. de -25 °C/-13 °F a +150 °C/302 °F (com junta EPDM padrão, para água de +1 °C/33 °F a 85 °C/185 °F)
• Código de Regulamentos Federais CFR da FDA, Título 21, regulamentação de referência 1935/2004/EC

Aplicações

• Filtragem de água de ingredientes
• Filtragem de xarope, aromatizantes e concentrados
• Filtração de vinho, cerveja e bebidas destiladas
• Filtração de produtos lácteos (ex.: leite, soro de leite, creme de leite)
• Filtragem de sucos e refrigerantes
• Filtragem de água engarrafada e filtragem de bebidas carbonatadas
• Filtragem final antes das linhas de engarrafamento

Carcaças de filtro de líquido P-FG

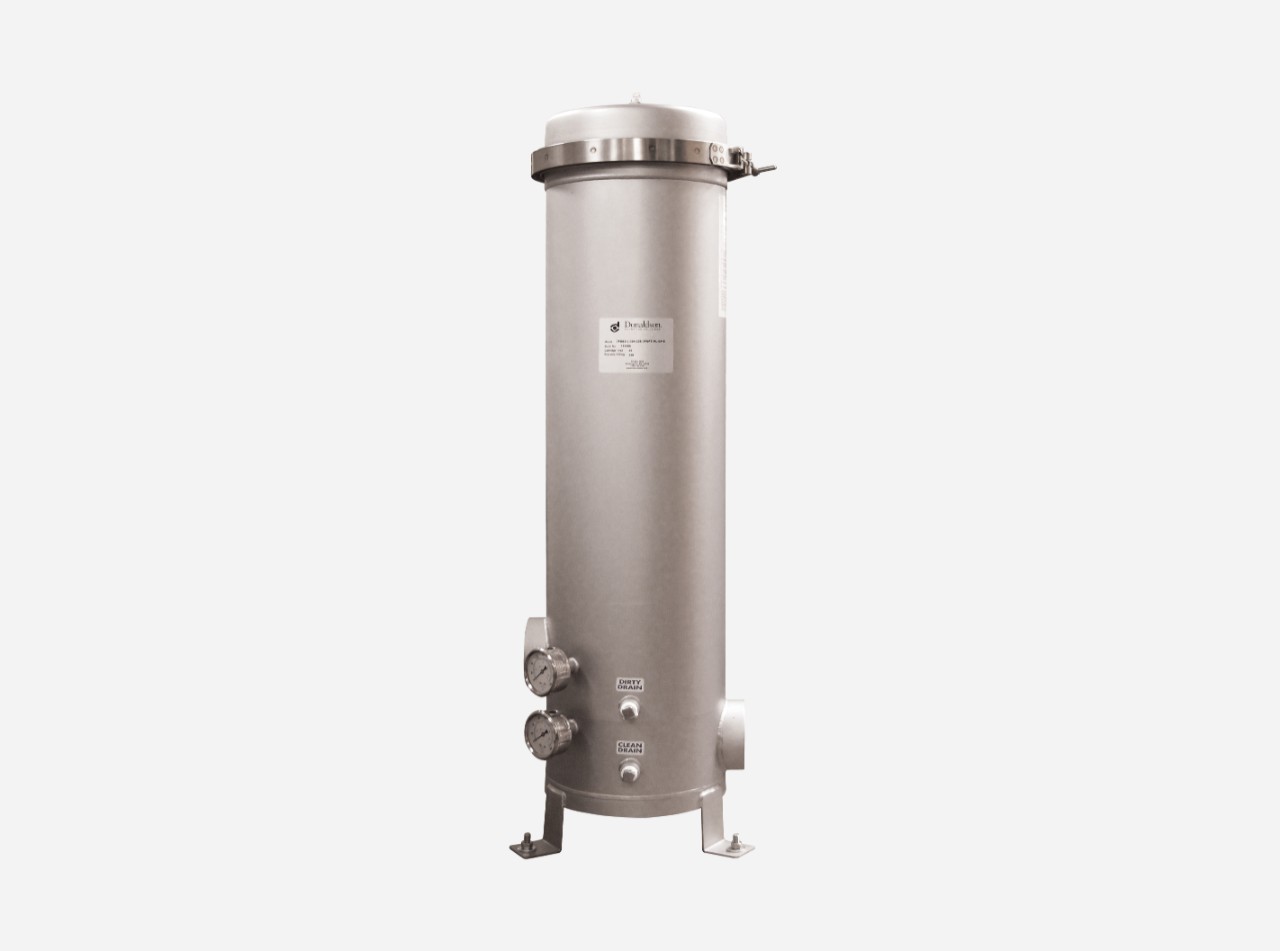

As carcaças filtrantes de líquidos em aço inoxidável P-FG da Donaldson são projetados para filtração em larga escala de líquidos, ingredientes e água de origem. Elas suportam carcaças filtrantes de filtração primária para a filtração em larga escala de líquidos em um processo. As aberturas de ventilação e drenagem permitem que a carcaça seja rapidamente instalada.

A carcaça do filtro padrão P-FG da Donaldson é construída em aço inoxidável 304 ou 316L.

Todas as carcaças vêm de série com conexões de elemento filtrante tipo dupla extremidade aberta. Outras opções de elementos, tais como elementos filtrantes Código 7 utilizando 226 O-Rings, abas de bloqueio de baioneta e aletas de localização também estão disponíveis. Nossa ampla seleção de elementos filtrantes para líquidos em larga escala atende às necessidades do seu processo.

Recursos

• Carcaça de filtro de cartucho econômica em aço inoxidável para líquidos a granel.
• Disponível com fechamento de parafuso articulado para aplicações de filtração em alta pressão
• Múltiplos estilos e tamanhos de conexão disponíveis
• Carcaça de filtro com design ASME U disponível mediante solicitação.

Aplicações

• Filtração de água de processo
• Filtração de água mineral
• Filtração de cerveja
• Filtração de vinho
• Filtração de refrigerantes
• Filtração de suco

Carcaças de filtro de líquido PG-IL

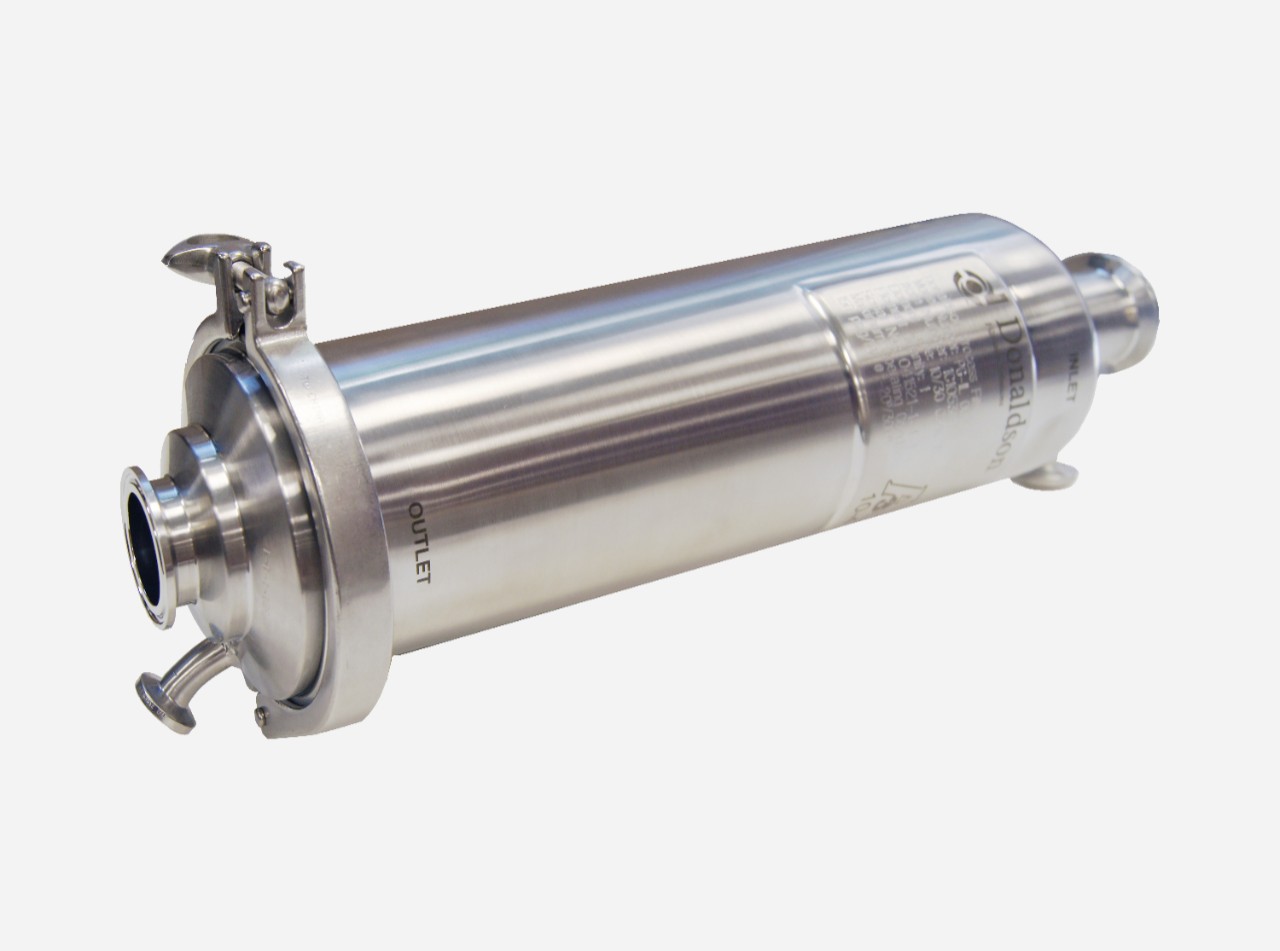

As carcaças de filtro sanitárias em linha de aço inoxidável PG-IL da Donaldson são projetadas para filtração de líquidos quando as carcaças tradicionais em estilo T não são práticas.

O design compacto e slim das carcaças PG-IL permite que sejam instaladas em espaços reduzidos e utilizadas em sistemas de filtração de gás ou líquido, tanto em orientação vertical quanto horizontal.

Equipadas com conexões de entrada e saída Tri-Clamp® de 1½" e portas de ventilação/dreno Tri-Clamp® de ½", as carcaças PG-IL estão em conformidade com BPE e possuem certificações 3-A e CRN.

Disponível em cinco tamanhos, com capacidade de até 91 L/min / 24 gpm para líquidos. A carcaça padrão vem com conexões de elemento Code 7/Code 2.

Recursos

• Carcaça sanitária em aço inoxidável em conformidade com BPE
• Capacidade de até 91 L/min / 24 gpm para filtração de líquidos
• Disponível em 5 comprimentos: 5”, 10”, 20”, 30”, e 40”
• Acabamento da superfície interna para Ra 15, acabamento da superfície externa para Ra 32
• Construção em aço inoxidável 316L, 304 SS disponível mediante solicitação

Aplicações

• Filtração final de líquidos antes do envase
• Filtração de água de processo em linha
• Filtragem de água de ingredientes
• Filtração para mistura de bebidas
• Filtragem de xarope e aromatizante
• Filtragem de bebidas Cold Brew e RTD
• Filtração CIP (limpeza no local)

Carcaças de filtro de líquido P-PT

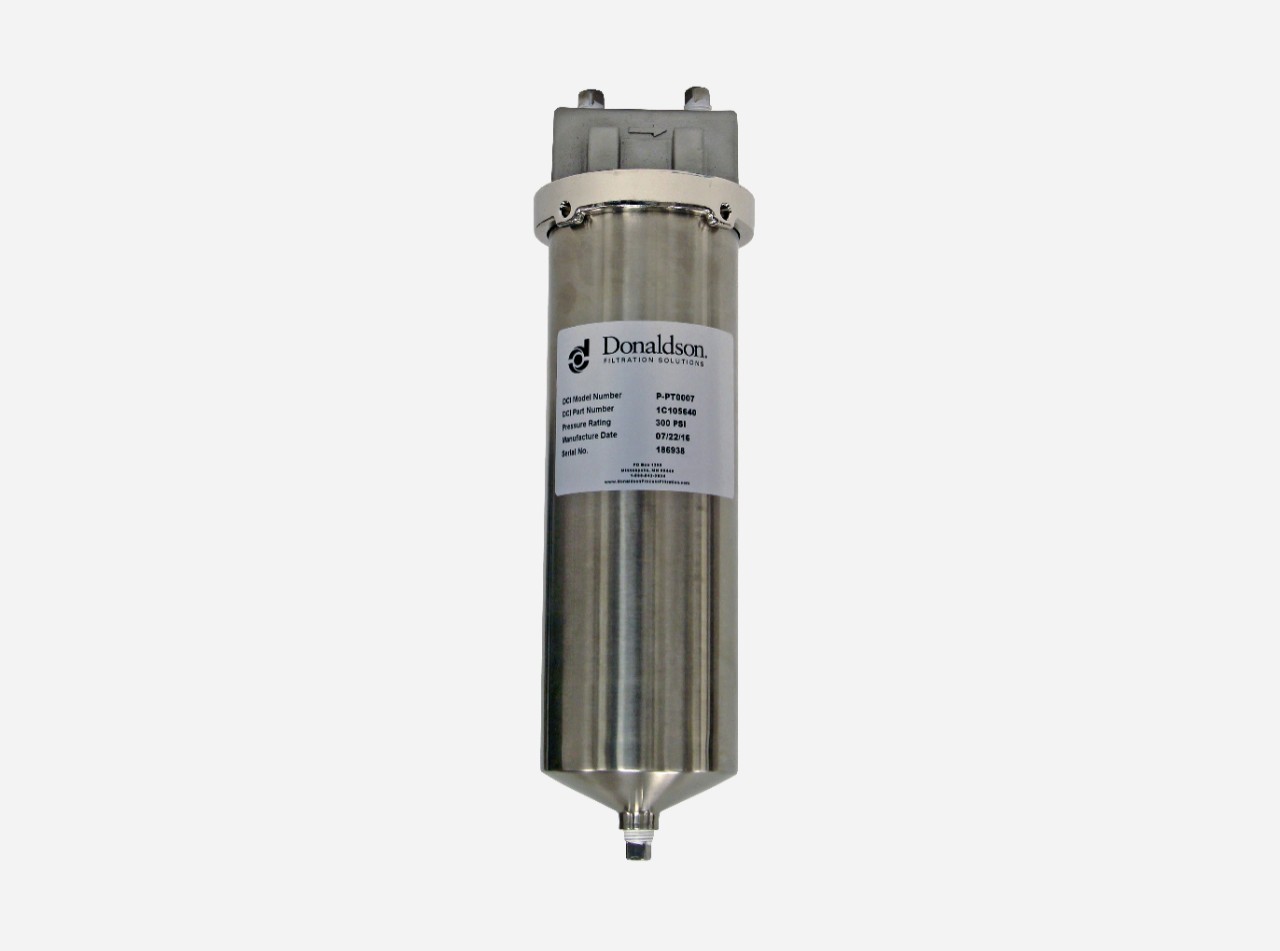

As carcaças líquidas de aço inoxidável P-PT de formato único da Donaldson são projetadas para filtração industrial de líquidos que requer construção em aço inoxidável 316L.

O fechamento com porca simples proporciona vedação radial positiva e fácil substituição do elemento. O design da carcaça em linha estilo T permite instalação fácil em espaços reduzidos.

Está disponível uma ampla seleção de elementos filtrantes para atender aos requisitos de compatibilidade e classificação de micragem.

Recursos

• Carcaça versátil em aço inoxidável para instalações compactas
• Disponível nos tipos de conexão NPT, flange e Tri-Clamp®
• As carcaças padrão são projetadas para aceitar elementos Code 7 e 2. As opções DOE, Código 3 e Código estão disponíveis mediante solicitação.
• Construção da carcaça em aço inoxidável 316L

Aplicações

• Filtração de água de processo
• Filtragem de líquido refrigerante
• Filtração de solvente
• Filtração de líquidos potáveis
• Filtragem de água industrial
• Filtragem da água de enxágue CIP (sem contato com o produto)
• Pré-filtração a montante dos alojamentos dos filtros sanitários

L-BH

As carcaças de filtro bag único e múltiplo L-BH da Donaldson são disponibilizadas em aço inoxidável 304 ou 316L e projetadas para aplicações industriais e comerciais de filtração de líquidos.

As carcaças para líquidos L-BH apresentam estrutura resistente para máxima durabilidade e são uma solução confiável para filtragem de líquidos prévia, de granularidade grossa e a granel.

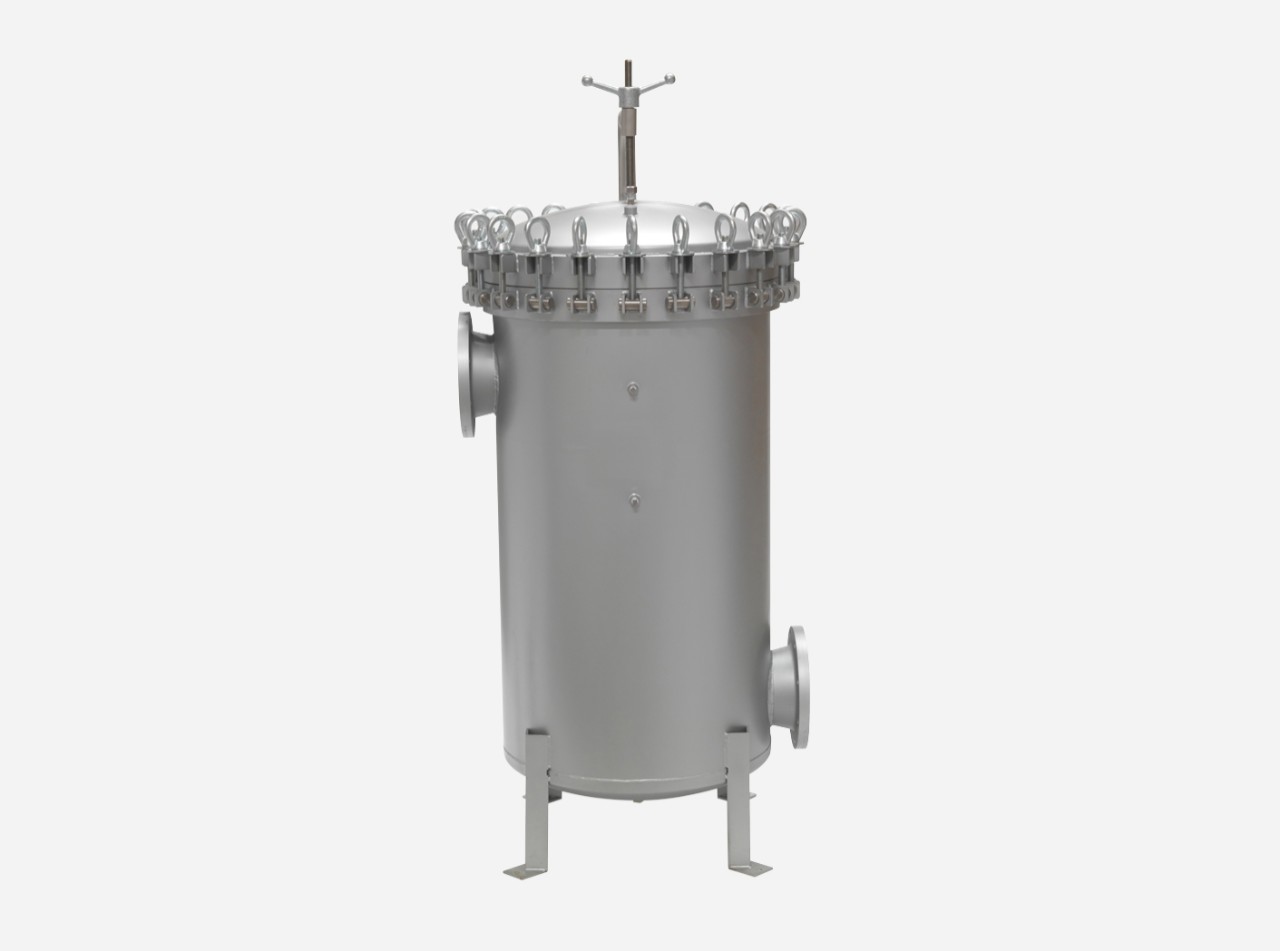

As carcaças líquidas de múltiplas bags apresentam construção robusta em aço inoxidável para máxima durabilidade. Compatíveis com bags de tamanho 2 e são uma solução confiável para filtragem de líquidos prévia, de granularidade grossa e a granel.

As carcaças de várias bags estão disponíveis com fechamento com braçadeira para troca rápida e fácil da bag ou com fechamento com parafuso olhal e turco, ideal para aplicações de maior fluxo.

Recursos

Bag individual

Carcaças bag n.º 1 e n.º 2:

• Disponível em construção de aço inoxidável 304 ou 316L
• Fechamentos com braçadeira ou parafuso olhal
• Mola de compressão em aço inoxidável para vedação positiva das bags
• Conjunto articulado ajustável em aço inoxidável
• 6.4 mm / 1/4 pol. Conexão de medição FNPT e 127 mm / 1/2 pol. Conexão de dreno FNPT

Bag múltipla

Carcaça de fechamento com braçadeira:

• O fechamento com braçadeira oferece troca rápida e fácil das bags
• Pressão nominal de 10,3 bar / 150 psi a até 121 °C/ 250 °F
• 76.2 mm / Conexões flangeadas de 3 pol.

Carcaça de fechamento com parafuso olhal:

• Os resistentes fechamentos com parafuso olhal e montagem de turco são ideais para aplicações de fluxo maior
• Perfil baixo para facilitar a troca da bag
• Pressão nominal de 10,3 bar / 150 psi a até 149 °C/ 300 °F
• As porcas olhais e a alça do turco são galvanizadas para evitar o desgaste
