Visão geral

Sistemas de entrada de ar bem projetados protegem os componentes críticos da sua turbina a gás contra ingestão de objetos estranhos, erosão das pás, incrustação do compressor e corrosão causada por sais, partículas e produtos químicos Eles também ajudam a garantir um fluxo de ar uniforme, contribuindo para o desempenho confiável da turbina e a eficiência operacional

Donaldson projeta e fabrica estruturas e sistemas modulares de entrada de ar para turbinas de grande porte (até 1,2 milhão de cfm / 2 milhões de m³/h)3/h),  turbinas de pequeno porte, microturbinas e compressores industriais para diversos tipos de combustível. Trabalhamos diretamente com fabricantes de turbinas a gás e operadores de instalações em todo o mundo no desenvolvimento de caixas de filtro e sistemas personalizados, tanto para instalações novas quanto para projetos de modernização.

O ambiente operacional do seu sistema, a demanda de carga e os objetivos operacionais são as principais considerações ao determinar a configuração adequada do sistema de entrada de ar



Sistemas estáticos

Sistemas de entrada de ar estáticos para turbinas a gás são adequados para áreas onde os níveis de poeira são baixos a moderados As carcaças de filtros podem apresentar diversas configurações e combinações, incluindo pré-filtros projetados para remover partículas maiores — até mesmo umidade — ajudando a prolongar a vida útil dos filtros finais do sistema Os filtros finais capturam as partículas finas e os contaminantes antes que eles possam atingir a turbina ou o compressor industrial. Os filtros estáticos utilizam meio filtrante de carregamento em profundidade, permitindo que os contaminantes se depositem no meio até que a pressão diferencial do sistema exija atenção



Sistemas de pulso

Sistemas de carcaças de filtros com limpeza por pulso para turbinas a gás utilizam jatos de ar comprimido para limpar o meio filtrante O ar pulsado ajuda a remover o pó e as partículas acumuladas dos filtros Este sistema de autolimpeza foi projetado para ajudar a manter um fluxo de ar consistente, limpando seções ou módulos um de cada vez Os filtros do sistema geralmente utilizam meio filtrante de carga superficial, que captura e retém contaminantes na superfície até que o pulso de ar comprimido do sistema desprenda o pó, permitindo que ele caia na moega abaixo, onde pode ser removido novamente após a conclusão do ciclo de limpeza



GDX

Os sistemas GDX são adequados para ambientes operacionais desafiadores que combinam turbinas de alto fluxo de ar e altos níveis de poeira. Os filtros montados horizontalmente capturam partículas finas e podem ser facilmente limpos por pulso, permitindo intervalos de manutenção mais longos, dependendo das condições de operação



TTD

Os sistemas TTD apresentam filtros montados verticalmente e um design autolimpante que ajuda a reduzir as necessidades de manutenção de rotina A configuração flexível proporciona filtração eficaz em diversos ambientes com poeira e carga, incluindo ambientes costeiros, urbanos, desérticos e árticos



Componentes principais das carcaças de entrada de ar para turbinas a gás

  • Proteção contra intempéries: capôs de entrada de ar, venezianas, telas de proteção contra pássaros e insetos
  • Pré-filtragem: filtros grossos ou coalescentes para partículas maiores e umidade

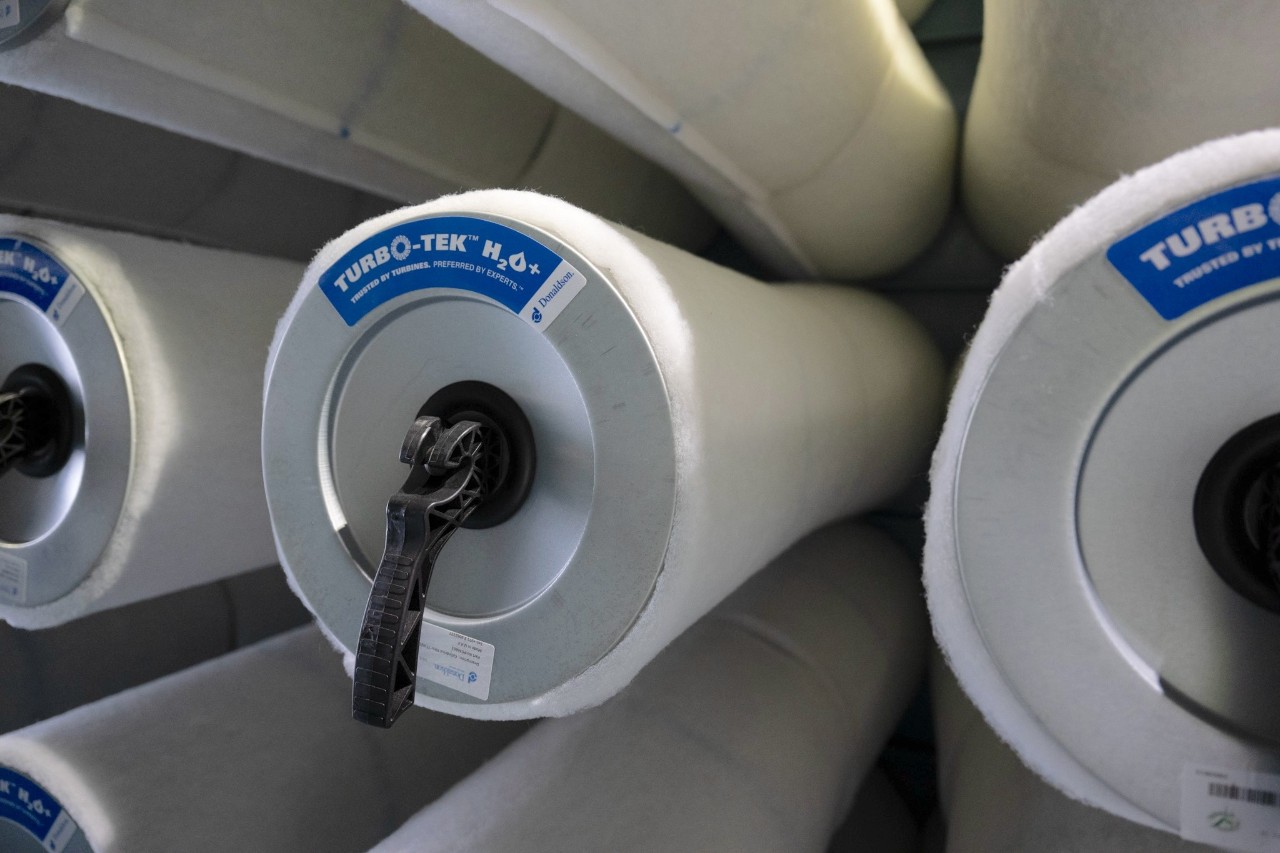

  • Filtragem final: filtros estáticos de alta eficiência ou elementos filtrantes tipo cartucho
  • Controle da umidade: separadores inerciais (tipo vane), eliminadores de névoa e sistemas de drenagem
  • Sistema de limpeza por pulsos (se equipado): válvulas de pulso, manifolds e controles
  • Opções de aquecimento e refrigeração: aquecedores anticongelamento, resfriadores evaporativos, sistemas de nebulização ou módulos de resfriamento
  • Controle acústico: silenciadores de entrada de ar e painéis acústicos de atenuação sonora
  • Recursos estruturais e de acesso: carcaças, passarelas, portas de acesso/manutenção, estruturas de fixação de filtros
  • Monitoramento e instrumentação: manômetros de pressão diferencial, sensores de temperatura e umidade



Os engenheiros e técnicos da Donaldson podem trabalhar com você para recomendar e instalar soluções de filtragem adequadas às suas necessidades de eficiência, demandas operacionais e ambiente de operação
