Visão geral
O premiado filtro de manga Rugged Pleat é ideal para as aplicações de pó pesado e/ou abrasivo tipicamente encontrado no trabalho com madeira, mineração, processamento de grãos e outras indústrias. Combinando um pré-purificador ciclone e um filtro de manga em uma única unidade, o Rugged Pleat processa cargas pesadas de pó e grandes volumes de ar e usa um sistema de limpeza com bomba de deslocamento positivo para fornecer limpeza de filtro com eficiência energética. Mas o Rugged Pleat vai ainda mais longe, incorporando a avançada tecnologia de filtragem da Donaldson que deixa a concorrência para trás.
- Sistema de entrada SuperSep™
- Separa previamente até 97% do pó pesado antes mesmo de chegar aos filtros
- Defletores EvenFlow™
- Ajuda a reduzir a turbulência e distribuir uniformemente o fluxo de ar a todos os filtros
- Filtros manga plissados spunbond Ultra-Web®
- O elemento spunbond Ultra-Web® fornece 94% menos emissões do que o feltro de poliéster chamuscado padrão de 16 onças e é mais durável para aplicações pesadas de pó
- Bomba de deslocamento positivo
- Vem com o coletor e fornece ar de pulso com eficiência energética com condensação reduzida para menos problemas com a umidade no inverno devido ao congelamento.
- Sistema de limpeza PerfectPulse™
- Fornece cada pulso diretamente no filtro para garantir uma limpeza mais eficaz do filtro e suportar vida útil mais longa do filtro
- Até 44% menos filtros*
- Filtros manga plissados de tamanho ideal projetados para maximizar a quantidade de elemento por filtro, resultando em 44% menos filtros para manutenção
Projeto de filtro inteligente
A construção avançada e os filtros plissados de tamanho ideal do Rugged Pleat permitem que o coletor ofereça a mesma capacidade de fluxo de ar que os filtros de manga redondos tradicionais com até 44% menos filtros. Com menos filtros, o tempo de inatividade necessário para a troca de filtros é facilmente reduzido.
Os filtros Rugged Pleat têm apenas 5 pés (1,5 m) de altura, portanto, são muito mais fáceis de manusear do que os filtros manga e gaiola convencionais de 8 10 ou 12 pés (2, 3 ou 3,6 metros).
Tecnologia avançada de filtros
A Donaldson tem continuamente avançado nossa comprovada tecnologia de fibra fina Ultra-Web®. A Ultra-Web® fornece uma fibra muito fina e contínua de 0,2-0,3 mícron de diâmetro para formar uma rede em forma de trama que prende o pó na superfície do elemento. Combinando a tecnologia Ultra-Web® com um robusto substrato de poliéster spunbond, os filtros de manga plissada Ultra-Web® SB oferecem maior vida útil, tempo de inatividade reduzido e emissões reduzidas.
Benefícios do filtro manga plissada spunbond Ultra-Web®
- O elemento é mais eficiente na captura de partículas de pó submicrônicas (0,3 mícron e maior)
- Maior vida útil do filtro e melhor limpeza de pulso devido à tecnologia de carga superficial
- Menor uso de energia com melhor limpeza por pulso e menor queda de pressão operacional
- Mais ar limpo, suportando maior vida útil do filtro, e ajuda a aumentar a economia de custos

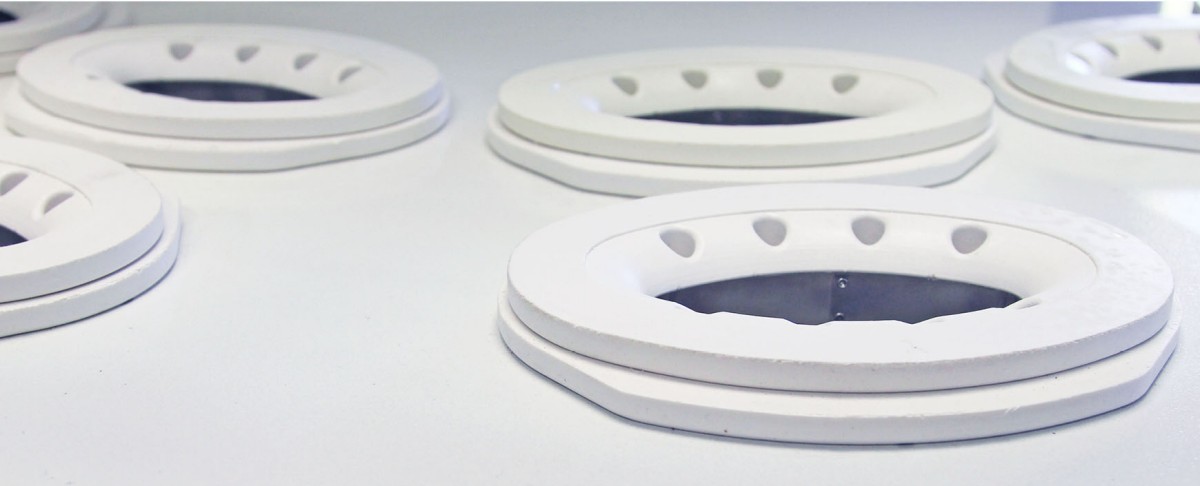

- Venturi integrado e furos terciários para aumentar a longevidade da pressão de pulso para melhorar a eficácia do pulso e a limpeza do filtro sem criar espaço morto abaixo do espelho

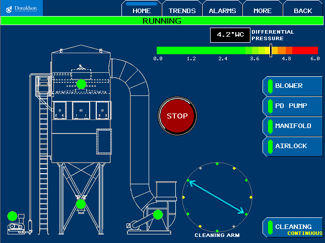

Painel de controle
O filtro de manga Rugged Pleat oferece também um novo painel de controle que é fácil de usar. Ele oferece um monitoramento geral de todo o sistema, para que você saiba se seu coletor Rugged Pleat está funcionando com o desempenho ideal.
Ele também oferece recursos como um controlador de fluxo de ar que pode aumentar a velocidade do ventilador à medida que a vida útil do filtro progride para ajudar seu sistema a funcionar com mais eficiência, o que contribui com a redução de seus custos de energia.
Características
| Design do coletor | Padrão | Opcional |
|---|---|---|
| Construção totalmente soldada 10 ga (mínimo) |  | |
| Construção do espelho de tubos de 1/4 pol. (6,4 mm) para serviço pesado | | |
| Bomba de deslocamento positivo (acionamento de motor TEFC) para sistema de limpeza | | |
| Motor TEFC de 1/3 HP* para acionamento do manifold | | |
| Sistema de entrada SuperSep™ | | |
| Defletores Evenflow™ (com entrada SuperSep™) | | |
| Saída redonda | | |
| Saída retangular | | |
| Entrada de corpo alto | | |
| Conjuntos de escadas e plataformas | | |
| Construção em aço inoxidável | | |
| Luz interna de serviço | |
| Filtros de manga plissada | Padrão | Opcional |
|---|---|---|
| Mangas plissadas spunbond Ultra-Web com tampa de vedação da Donaldson | | |
| Mangas plissadas spunbond Ultra-Web com estrutura BoltsafeTM | | |
| Variedade de opções de elemento | |
| Projeto da tremonha | Padrão | Opcional |
|---|---|---|
| Tremonhas cônicas 60° | | |
| Tampa de acesso à tremonha | | |
| Transições de saída para vários tamanhos de válvula de fechamento de ar | | |
| Transição de saída para a tremonha inferior ativa | | |
| Porta de serviço da tremonha | | |
| Indicadores de nível da tremonha | | |
| Válvula de retenção de 3” (76,2 mm) de excesso de água da tremonha | |
| Estrutura de apoio† | Padrão | Opcional |
|---|---|---|
| Pernas de apoio de aço enviadas instaladas | |
| Controles elétricos, medidores e gabinetes | Padrão | Opcional |
|---|---|---|
| Medidor Magnehelic®** | | |
| CLP do temporizador Rugged Pleat Perfect Pulse em gabinete NEMA 4 | | |
| Válvula solenoide de pulso com gabinete NEMA 9 | | |
| Estrutura de filtragem iCue™ conectada e contrato de serviço de 1 ano | | |
| Controlador Rugged Pleat Perfect Pulse com tela IHM em gabinete NEMA 12 | | |
| Painel de controle Rugged Pleat Perfect Pulse com tela IHM, acionadores de motor em gabinete NEMA 12 | |
| Características de segurança | Padrão | Opcional |
|---|---|---|
| Torneiras de sprinkler | | |
| Respiros para explosão | | |
| Sistema de segurança da escada | |
| Sistema de pintura | Padrão | Opcional |
|---|---|---|
| Interior de revestimento superior | | |
| Acabamento texturizado de tinta multicamadas com 2.000 horas de desempenho de spray de sal | | |
| Pintura premium | | |
| Cores personalizadas | |
| Garantia | Padrão | Opcional |
|---|---|---|
| Garantia de 10 anos | |
** Magnehelic e Photohelic são marcas registradas da Dwyer Instruments, Inc.
† O equipamento da Donaldson Torit foi projetado de acordo com as diretrizes da IBC para exposição específica à velocidade do vento e aceleração espectral sísmica de referência. Entre em contato com seu representante da Donaldson Torit para obter informações detalhadas disponíveis sobre os desenhos de Controle de especificação do equipamento. O equipamento pode ser personalizado para atender a requisitos únicos e especificados pelo cliente.
Acessórios
Entre em contato com seu representante de vendas Donaldson para fazer o pedido. A disponibilidade varia de acordo com o país.
